Гидроаккумулятор CAL-PRO

для систем отопления

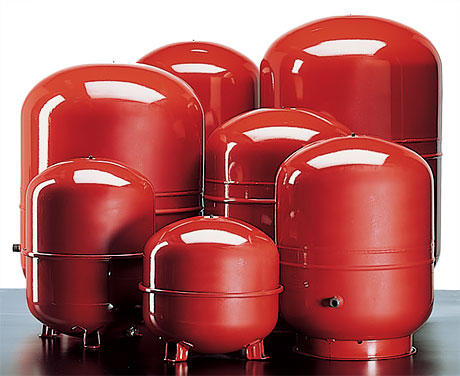

расширительный бак для отопления CAL-PRO

ТИП: Расширительные баки для отопления

ХАРАКТЕРИСТИКИ
• Фиксированная синтетическая мембрана
• Рабочая температура: -10/+99 °C
• Корпус из углеродистой стали
• Цвет: красный

ГАРАНТИЯ
2 года в соответствии с нашими общими условиями продажи

Модель Артикул Емкость, л Диаметр, мм Высота, мм Объем, м³ Вес, кг Предуст. давление,
бар
Макс. давление,
бар
Тип
соединения
CAL - PRO 4 1300000400 4 225 195 0,015 1,6 1,5 5 ¾"G
CAL - PRO 8 1300000800 8 220 295 0,02 1,8 1,5 5 ¾"G
CAL - PRO 12 1300001200 12 294 281 0,031 3,1 2 4 ¾"G
CAL - PRO 18 1300001800 18 290 400 0,041 3,8 2 4 ¾"G
CAL - PRO 24 1300002400 24 324 415 0,054 4,48 2 4 ¾"G
CAL - PRO 35 1300003500 35 404 408 0,08 6,5 2 4 ¾"G
CAL - PRO 50
1300005000 50 407 530 0,1 8,6 2 4 ¾"G
CAL - PRO 80 1300008000 80 450 608 0,156 14 2,5 6 ¾"G
CAL - PRO 105 1300010500 105 500 665 0,2 18,54 2,5 6 ¾"G
CAL - PRO 150 1300015000 150 500 897 0,26 23,2 2,5 6 ¾"G
CAL - PRO 200 1300020000 200 600 812 0,35 27,4 2,5 6 ¾"G
CAL - PRO 250 1300025000 250 630 957 0,45 38,3 2,5 6 ¾"G
CAL - PRO 300 1300030000 300 630 1105 0,5 42,4 2,5 6 ¾"G
CAL - PRO 400 1300040000 400 630 1450 0,67 61,5 2,5 6 ¾"G
CAL - PRO 500 1300050000 500 750 1340 1 64,6 2,5 6 1"G
CAL - PRO 600 1300060000 600 750 1555 1 79,9 2,5 6 1"G
CAL - PRO 700 1300070000 700 750 1755 1 89,9 2,5 6 1"G
CAL - PRO 800 1300080000 800 750 1855 1,043 113 2,5 6 1"G
CAL - PRO 900 1300090000 900 750 2105 1,17 130,3 2,5 6 1"G
CAL - PRO 1000 1300100000 1000 780 2205 1,25 140,1 2,5 6 1"G

Назначение

Распределение увеличения объема воды в отопительной системе осуществляется при помощи расширительных емкостей. Мембранная серия баков CAL-PRO специально разработана для замкнутых систем отопления индивидуального типа в малоэтажных жилых и других помещениях.

Преимущества

  • Компенсация изменения объема воды в замкнутой системе
  • Обеспечение постоянного давления
  • Снижение энергопотребления
  • Широкий ассортимент баков для отопительных систем разных размеров

Технические характеристики

Расширительный бак состоит из стального корпуса (сварного или завальцованного) и разделяющей его каучуковой (SBR) мембраны. С одной ее стороны находится закачанный под давлением воздух, сжимаемый при расширении воды, которая попадает в другую часть бака — полость между корпусом и мембраной. Таким образом, весь объем используется оптимально.

Окраска выполняется порошковым эпоксидно-полиэфирным защитным покрытием. Перед выпуском в продажу емкости проходят тщательное заводское тестирование.

Эксплуатация

В замкнутой отопительной системе вода при нагреве увеличивается в объеме, давит на мембрану в расширительном баке, в то время как изнутри на нее давит закачанный воздух. Вода поступает в бак, освобождая место в системе, а когда остывает, под давлением возвращается в систему. В результате в ней держится постоянное давление, минимизируется энергопотребление.

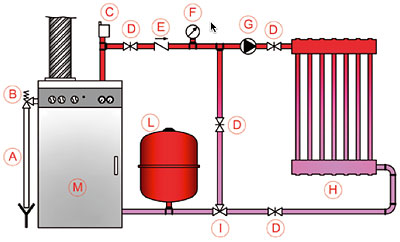

Схема установки

Схема расширительного бака CAL-PRO в системе отопления
А. Сливная труба
B. Предохранительный клапан
C. Воздушный клапан
D. Задвижка
E. Обратный клапан
F. Манометр
G. Насос
H. Батарея отопления
I. Смесительный клапан
L. Расширительный бак
M. Бойлер

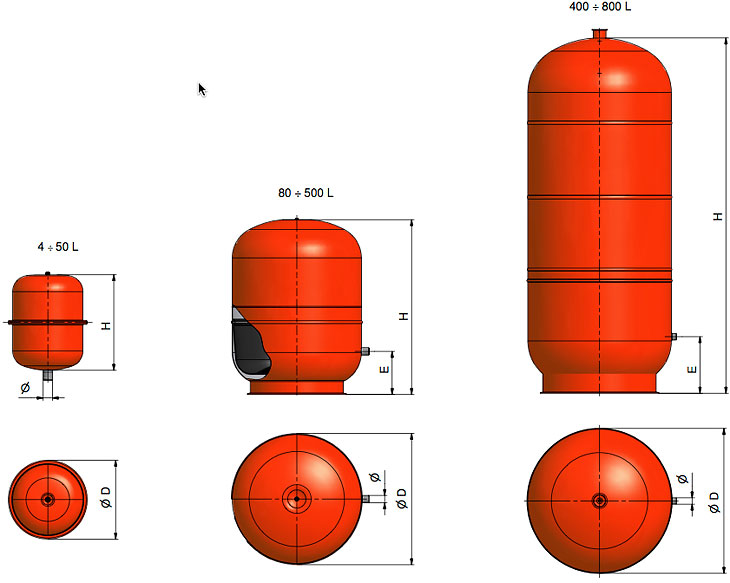

Размеры расширительного бака для отопления CAL-PRO
