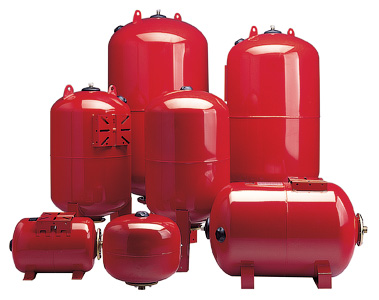

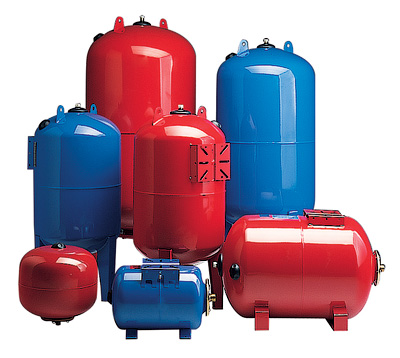

Гидроаккумулятор ULTRA-PRO

ИСПОЛНЕНИЕ 10 БАР

Гидробаки ULTRA-PRO 10 бар

ТИП: Мембранные баки для водоснабжения

ХАРАКТЕРИСТИКИ

Заменяемая мембрана из бутиловой резины

Рабочая температура - 10С° +99 C°

Максимальное давление 10 бар

Предустановленное давление (8-1000 л) 1,5 бара

Предустановленное давление (1500-3000 л) 4 бара

Цвет синий (красный цвет по заказу)

Корпус из углеродистой стали


ГАРАНТИЯ

2 года в соответствии с нашими общими условиями продажи


Модель Артикул Емкость, л Диаметр, мм Высота, мм Объем, м³ Вес, кг Тип соединения
Вертикальные
ULTRA-PRO 24 V 1100002418 24 270 485 0,043 4,23 1"G
ULTRA-PRO 35 V 1100003500 35 370 650 0.08 6,7 1"G
ULTRA-PRO 50 V 1100005004 50 380 770 0,135 12,2 1"G
ULTRA-PRO 60 V 1100006004 60 380 860 0,175 14,1 1"G
ULTRA-PRO 80 V 1100008004 80 450 830 0,2 15,8 1"G
ULTRA-PRO 100 V 1100010004 100 450 910 0,24 19,2 1"G
ULTRA-PRO 100 V спец 1100010020 100 450 910 0,24 19,2 1"G
ULTRA-PRO 200 V 1100020004 200 550 1235 0,46 44,5 1.5"G
ULTRA-PRO 300 V 1100030004 300 630 1365 0,6 54 1.5"G
ULTRA-PRO 500 V 1100050004 500 750 1560 1 80,8 1.5"G
ULTRA-PRO 750 V 1100075004 750 750 2075 1,5 150 1.5"G
ULTRA-PRO 1000 V 1100100004 1000 850 2100 2 200 1.5"G
ULTRA-PRO 1500 V 1100150002 1500 960 2420 2.184 260 2"G-мама
ULTRA-PRO 2000 V 1100200001 2000 1100 2553 2.7709 363 2"G-мама
ULTRA-PRO 3000 V 1100300000 3000 1200 2800 3.655 536 3"G-мама
ULTRA-PRO 5000 V 1100500000 5000 1450 3700   840 3"G-мама
Горизонтальные
ULTRA-PRO 24 H 1100002430 24 270 290 0,043 5,29 1"G
ULTRA-PRO 50 H 1100005013 50 380 410 0,135 11,9 1"G
ULTRA-PRO 60 H 1100006013 60 380 410 0,15 13,2 1"G
ULTRA-PRO 80 H 1100008013 80 450 480 0,2 16 1"G
ULTRA-PRO 100 H 1100010013 100 450 480 0,24 17,3 1"G
ULTRA-PRO 200 H 1100020013 200 550 580 0,46 41,3 1.5"G
ULTRA-PRO 300 H 1100030013 300 630 660 0,6 52 1.5"G


ИСПОЛНЕНИЕ 10 БАР (С ФЛАНЦАМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ)

Артикул Емкость, л Диаметр, мм Высота, мм Объем, м³ Вес, кг Тип соединения
Вертикальные
1100002419 22-24 270 485 0.043 4.23 1"G
1100010006 100 450 910 0.24 19.2 1"G
1100020006 200 550 1235 0.46 44.5 1.5"G
1100030006 300 630 1365 0.600 54 1.5"G
1100050006 500 750 1560 1 81.8 1.5"G
1100100015 1000 850 2100 2 208.7 1.5"G
Горизонтальные
1100002406 22-24 270 290 0.043 5.29 1"G
1100005007 50 380 410 0.135 11.93 1"G
1100006007 60 380 410 0.150 13.2 1"G


ИСПОЛНЕНИЕ 16 БАР

Гидробаки ULTRA-PRO 16 бар

ХАРАКТЕРИСТИКИ

Заменяемая мембрана из бутиловой резины

Рабочая температура - 10С° +99 C°

Максимальное давление 16 бар

Предустановленное давление 2 бара

Цвет синий (красный цвет по заказу)

Корпус из углеродистой стали


ГАРАНТИЯ

2 года в соответствии с нашими общими условиями продажи


Модель Артикул Емкость, л Диаметр, мм Высота, мм Тип соединения
Вертикальные
ULTRA-PRO 24 V 1100002423 24 270 485 1"G
ULTRA-PRO 100 V 1100010021 100 450 910 1"G
ULTRA-PRO 200 V 1100020018 200 550 1235 1.5"G
ULTRA-PRO 300 V 1100030018 300 630 1365 1.5"G
ULTRA-PRO 500 V 1100050016 500 750 1560 1.5"G
ULTRA-PRO 750 V 1100075017 750 750 2075 1.5"G
ULTRA-PRO 1000 V 1100100017 1000 850 2100 1.5"G
ULTRA-PRO 2000 V 1100200017 2000 1100 2553 2"G
ULTRA-PRO 3000 V 1100300001 3000 1200 2800 3"G
Горизонтальные
ULTRA-PRO 24 H 1100002435 24 270 290 1"G


ИСПОЛНЕНИЕ 20 БАР

Артикул Емкость, л Диаметр, мм Высота, мм Объем, м³ Вес, кг Тип соединения
Вертикальные
1100010099 100 450 910 0.240 19.2 1"G
1100020096 200 550 1235 0.460 44.5 1.5"G
1100030092 300 630 1365 0.600 54 1.5"G
110005-20 500 750 1560 1 81.8 1.5"G


ИСПОЛНЕНИЕ 25 БАР

Артикул Емкость, л Диаметр, мм Высота, мм Объем, м³ Вес, кг Тип соединения
Вертикальные
11000100AA 100 450 910 0.240 19.2 1"G
11000200AC 200 550 1235 0.460 44.5 1.5"G
1100030096 300 630 1365 0.600 54 1.5"G
1100050082 500 750 1560 1 81.8 1.5"G


Назначение

Мембранные гидроаккумуляторы предназначены для эксплуатации с питьевой водой в автономных системах водоснабжения (с насосом), ГВС, отопления. Исполнение может быть вертикальным или горизонтальным, в широком диапазоне емкостей (24…3000 л) и рабочих температур (-10…+99 °С).

Преимущества

  • Широкая ассортиментная линейка и сфера применения с центробежными, дренажными насосами, установками повышения давления.
  • Исключается контактирование воды с металлом внутри бака.
  • Экономия места, вдвое больший полезный объем в сравнении с открытыми расширительными емкостями.
  • Защита от гидроударов.
  • Снижение энергопотребления.
  • Дешевая установка.
  • Фланцы из нержавеющей и гальванизированной стали.
  • Неограниченная эксплуатация благодаря — мембрана надежно фиксируется, ее можно заменять.

Технические характеристики

Корпус гидроаккумулятора выполнен из углеродистой стали и включает, помимо мембраны, ниппель с защитной резьбовой крышкой для закачивания воздуха насосом (верхний штуцер 1/2" G только для емкостей от 100 л) и фланец для напорной трубы.

Внутри корпуса не создаются острые края и шероховатости, благодаря сварке по технологии MIG.

Мембрана разделяет корпус на воздушную камеру с закачанным под давлением воздухом и водяную камеру, в которую поступает вода. Пневмоклапан со стороны воздушной камеры регулирует давление.

Эксплуатация

Накачиванием воды в гидроаккумулятор при помощи насоса камера бака заполняется (давление в системе выше предустановленного в камере). При максимуме полезного объема воды в баке насос отключается, а когда требуется вода, давление в пневматической камере выталкивает воду обратно в систему. В итоге гидроаккумулятор, не накапливая, отдает всю воду, обеспечивает защиту от гидроударов, уменьшает потребление энергии, продлевает срок эксплуатации насоса.
