Монтаж скважинного насоса

Прокачка скважины

Итак, скважина на Вашем участке пробурена. Что делать дальше?

Первое, что необходимо сделать, это выполнить прокачку скважины. Это нужно сделать для подъема из скважины остатков процесса бурения, так называемого шлама, оставшегося в воде. Мы не рекомендуем Вам подключать скважинный насос, не прокачав предварительно скважину минимум двое суток (48 часов).

Для прокачки скважины используйте недорогой погружной насос, но ни в коем случае НЕ СКВАЖИННЫЙ НАСОС! Лучше потерять 1 500 рублей (примерная стоимость насоса «Малыш»), но Ваш основной «трудяга» останется целым и невредимым.

Скважинным насосом можно начинать пользоваться только тогда, когда вода в Вашей скважине будет полностью очищена и станет чистой.

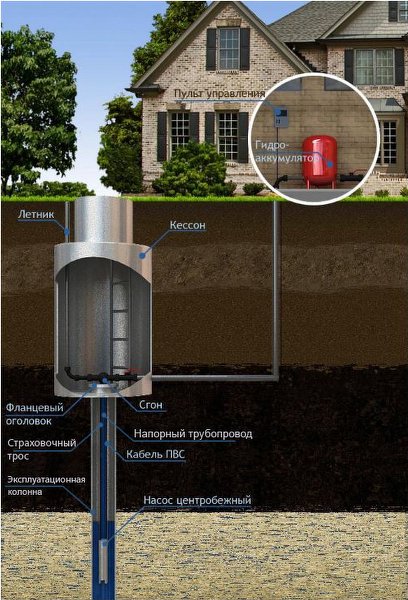

Обустройство скважины

Устройство скважины, это не только бурение, но и её обустройство. Обустройство бывает двух типов:

летнее исполнение

зимнее исполнение

Обустройство скважины при летнем исполнении (без кессона) необходимо:

Если источником воды, Вы будете пользоваться только с весны по осень

Если такая скважина выполняется для использования воды при поливе сада, огорода и в бытовых делах

Летнее исполнение включает в себя установку насоса с подачей воды до 2 м3/час. Скважины без кессона устраивают в основном дачники, которые проводят на ней свои выходные в летний период. Если же Вы хотите организовать круглогодичное водоснабжение дачи или загородного дома с холодной и горячей водой, нужно использовать вариант зимнего исполнения (с кессоном).

Монтаж кессона

Кессон - это слегка углубленный в землю металлический цилиндр высотой около 2 метров, в котором находится Ваша скважина. Сверху кессон тщательно закрывается специальной крышкой и утепляется. Главная функция кессона - защита скважины и водоподводящих труб от промерзания в зимний период.

Кроме того, кессон предохраняет скважину от попадания в нее сточных и грунтовых вод. Правильно организованный монтаж кессона, позволит не повлиять на качество воды грунтовым водам и весенним паводкам.

Порядок работ при монтаже кессона:

Вокруг Вашей скважины для установки кессона выкапывается яма диаметром, превышающим диаметр кессона на 20 см и глубиной 2,1-2,2 м (глубина промерзания для Московской области - 1,5м.)

Если яма начнёт заполняться грунтовыми водами, сделайте приямок для их откачки

Кессон с вырезанным на дне отверстием и вваренной металлической гильзой устанавливается на обсадную трубу

Кессон приваривается к обсадной трубе

Обсадная труба обрезается на необходимой для обслуживания высоте

Кессон засыпается землей, а сверху закрывается специальным люком, через которуй можно будет попасть внутрь кессона

Оставшиеся работы по монтажу оборудования и вывод магистрали для подачи воды в дом ведутся уже внутри кессона

Кессоны могут быть изготовлены:

из листового металла толщиной 3-4 мм

из пластика

Стоимость кессона обойдется Вам в пределах 11 000 рублей для кессона из 3мм металла, 14 000 рублей для кессона из 4мм металла, и 15 000—20 000 рублей, если кессон изготовлен из пластика. Все кессоны для скважин должны оборудоваться встроенной лестницей и дополнительной утеплительной крышкой из теплозащитных материалов. Снаружи и внутри кессона наносится грунтовка и антикоррозийное покрытие.

Устройство оголовка

После проведения работ по монтажу кессона, скважина герметизируется сверху специальным оголовком.

Основная функция оголовка это защита:

от проникновения грунтовых и сточных вод

от попадания в кессон каких-либо предметов, животных и людей

от извлечения дорогостоящего насосного оборудования третьими лицами во время Вашего отсутствия, и квалифицируемое в Уголовном Кодексе, как кража.

Оголовок также служит для крепления страховочного троса, на котором закреплен скважинный насос.

Спуск и монтаж насоса

Данный этап работы включает в себя установку в скважину погружного глубинного насоса мощностью, соответствующей дебиту пробуренной скважины. Вместе с насосом в скважину опускается:

труба ПНД (полиэтилен низкого давления) 32мм, 50мм, 75мм в зависимости от марки насоса, по которой будет подниматься вода;

страховочный трос из нержавеющей стали 3-4мм

водостойкий электрический кабель для управления двигателем насоса.

Трос крепится специальными хомутами из нержавеющей стали. Кабель сращивается герметичной кабельной термоусадочной муфтой. Труба монтируется при помощи специальных фитингов.

Основные требования к установке скважинного насоса:

Эксплуатация скважинных насосов PEDROLLO 4SR возможна в скважинах, диаметром не менее 4 дюймов (10 см), а PEDROLLO 6SR в скважинах диаметром не менее 6 дюймов (15см)

Опускание электронасоса в колодец происходит по нагнетательному трубопроводу до глубины его полного погружения (не менее 1 метра до дна колодца)

Скважинный насос устанавливается в вертикальном положении с использованием троса из нержавеющей стали через отверстия, предусмотренные в нагнетательном корпусе

Установка гидроаккумулятора

Гидроаккумулятор – это герметичная металлическая емкость с внутренней эластичной мембраной, содержащая определенный объем воды под давлением.

Основные функции гидроаккумулятора в системе водоснабжения:

Увеличение ресурса работы насоса. Запас воды под давлением позволяет насосу включаться не каждый раз при открытии водопроводного крана, а только по мере опустошения гидроаккумулятора. Так как большинство насосов как погружных, так и поверхностных имеют ограничения по количеству включений в час, то именно эта функция гидроаккумулятора является очень важной для увеличения срока работы насоса

Поддержание постоянного давления в системе водоснабжения, ликвидация перепадов напора при водоразборе. Перепады напора особенно неприятны тем, что вызывают скачки температуры воды при одновременном подключении нескольких потребителей (например, душа и работа мойки посуды)

Предотвращение гидроударов, возникающих зачастую при включении насоса. Гидроудар может повредить как трубопровод, так и бытовую технику

Поддержание резервного количества воды в системе. Это дает возможность пользоваться водой некоторое время даже в случае отключения электричества, что очень удобно в загородных коттеджах и домах. Но помните, что фактический запас воды в гидроаккумуляторе составляет где-то 40% его общего объема, всё остальное это сжатый воздух

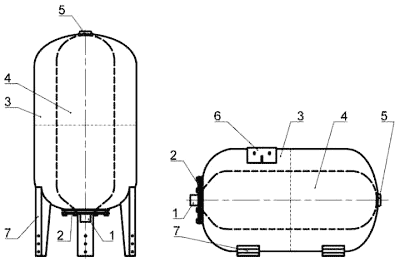

Гидроаккумулятор состоит из:

стального сварного, окрашенного порошковой краской с последующим оплавлением, сосуда (3) с контрфланцем и приваренными ножками (7)

стального оцинкованного фланца (2), с резьбовым (1) штуцером с наружной резьбой 1”, крепящегося к контрфланцу сосуда шестью болтами

сменной мембраны (4) изготовленной из бутилкаучука

воздушного клапана (5) с колпачком и крышкой из пластмассы

для горизонтальной компоновки – площадкой (6) для крепления насоса

Схема работы гидроаккумулятора:

В гидроаккумулятор под давлением подается вода от Вашего скважинного насоса. По достижению порога срабатывания, реле давления отключает электропитание насоса. При заборе воды давление падает, и автоматика включает вновь скважинный насос. Эффективность работы гидроаккумулятора напрямую зависит от его объема. Порог срабатывания реле давления может изменяться и регулироваться Вами.

По мере эксплуатации гидроаккумулятора, воздух, растворенный в воде, со временем накапливается в мембране. Это приводит к инерционности срабатывания автоматики и в целом отражается на эффективности работы гидроаккумулятора. Регулярные профилактические действия по стравливанию воздуха помогут избежать этих неприятностей. Они проводятся периодами с интервалом 1-3 месяца в зависимости от объема гидроаккумулятора и интенсивности его эксплуатации.

Расчет емкости гидроаккумулятора производится по схеме: 25 литров объема гидроаккумулятора на одного возможного потребителя плюс 25 литров на точку сезонного водоразбора (полив сада летом, летний душ или мойка автомобиля).

Установка систем автоматики

Система автоматики управления скважинным насосом включает в себя следующие элементы:

Реле давления. Реле давления предназначено для подачи сигнала блоку управления для включения или выключения насоса. Реле давления устанавливается на трубопровод, как правило, рядом с манометром и гидробаком. Реле давления нельзя подключать непосредственно к силовому кабелю

Датчик сухого хода. Для автоматического отключения погружного насоса в случае его работы "всухую", т.е. когда уровень воды в скважине опустится до уровня насоса, в систему устанавливают специальные датчики сухого хода. В системах с гидробаком устанавливаются датчики, которые отключают насос при падении давления в системе до 0,02 – 0,04 атм. (кг/см2)

Манометр

Кран для слива воды

Подвод воды в дом

После того, как скважина прокачена, скважинный насос опущен, наступает этап подвода воды непосредственно в дом. Необходимо помнить, что трубы должны быть уложены на глубине, ниже глубины промерзания, которая зависит от состава грунтов, высоты грунтовых вод, климатической зоны Вашего проживания.

Для монтажа применяются трубы ПНД (внутри скважины) или полипропиленовые (для ввода в дом), монтируемые при помощи соответствующих фитингов. Вводная магистраль оборудуется дополнительно водоочистным фильтром для удаления из скважинной воды различных загрязнений. На этом же этапе работы рекомендуется смонтировать и водонагреватель. Что позволит получить в доме, как холодную, так и горячую воду.
