Насос Pedrollo TRITUS (TRm)

дренажный электронасос с режущим механизмом

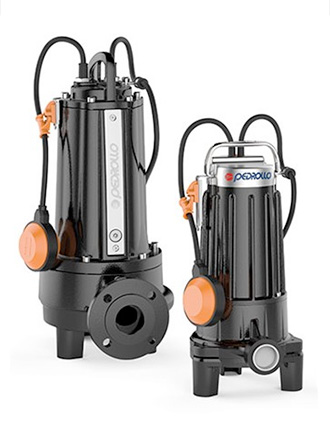

Насос Pedrollo Tritus с режущим механизмом


СТАНДАРТНАЯ УСТАНОВКА

Пульт управления (только для однофазных версий)

• Аварийная защита двигателя
• Ручной перезапуск
• Конденсаторы

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
• Подача до 280 л/мин (16,8 м³/ч)
• Напор до 31 м

ТИП: Дренажные насосы
Измельчающие насосы серии TRITUS, сделаны из чрезвычайно толстого чугуна, исключительно прочны, износостойки и долговечны. Что позволяет производить измельчение твердых частиц и волокон, содержащиеся в сточных водах, для перекачки в канализационной системе под давлением через трубы малого диаметра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Улучшенная система режущего механизма обеспечивают большую производительность при измельчении, чем система с радиальными резцами;
Вся система режущего механизма состоит из закаленной особо стойкой нержавеющей стали AISI440C;
• Двойные механические уплотнения;
Панель управления с (без) защитой от перегрева
"Ручной сброс";

• Поплавок в конструктивном исполнении, обеспечивающем функцию опрокидывания (запатентовано).

ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ
• Глубина применения под уровнем воды до 10 м
(с достаточно длинным силовым кабелем)
• Температура жидкости до +40 °C
• Всасывание вниз над уровнем земли:
85 мм для TR 0.75 - 0.9 - 1.1 - 1.3
95 мм для TR 1.5 - 2.2
• Всасывание вниз над уровнем земли:
300 мм для ТР 0.75 - 0.9 - 1.1 - 1.3
350 мм для TR 1.5 - 2.2

ГАРАНТИЯ
2 года в соответствии с нашими общими условиями продажи

ИСПОЛНЕНИЕ
• В наборе с кабелем электропитания длиной 10 м
• Внешний поплавковый выключатель для однофазной версии

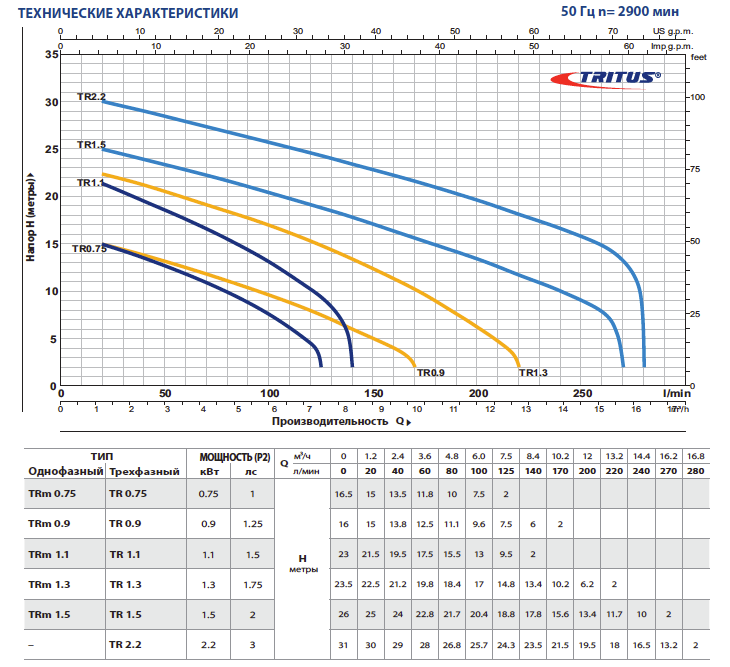

Технические характеристики дренажных насосов Pedrollo TRITUS

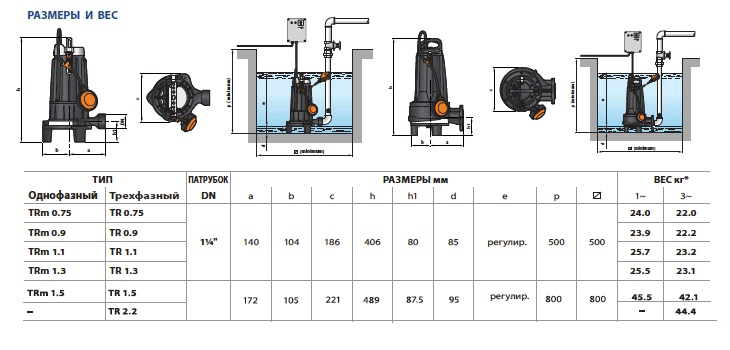

Габаритные размеры дренажных насосов Pedrollo TRITUS

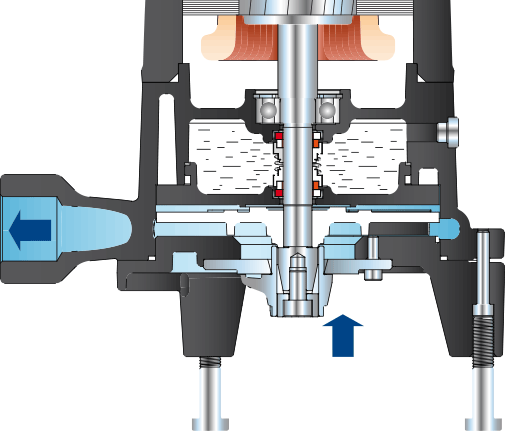

РЕЖУЩИЙ МЕХАНИЗМ


Режущий механизм дренажных насосов Pedrollo TRITUS

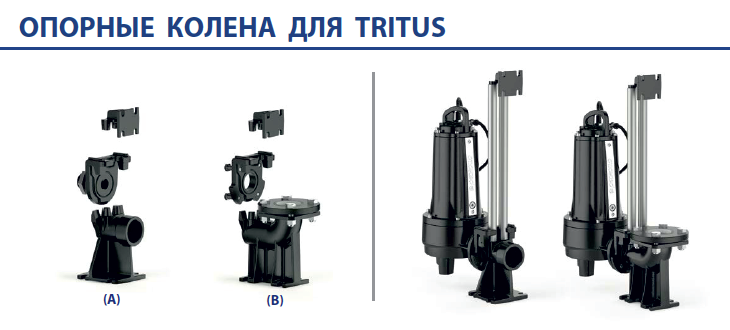

Опорные колена для Pedrollo TRITUS

A) ВЕРСИЯ С ГОРИЗОНТАЛЬНЫМ НАГНЕТАНИЕМ НАПРАВЛЯЮЩИЕ ТРУБЫ ¾"

• Для TR 0.75, TR 0.9, TR 1.1, TR 1.3 Cod. ASSPTRITUS11 DN 2"
• Для TR 1.5, TR 2.2 Cod. ASSPTRITUS22 DN 2"
Комплект, состоящий из:
опорное колено для соединения (с кольцом гайкой и прокладкой для TR 0.75, TR 0.9, TR 1.1, ТР 1.3 с винтами и уплотнением за ТR 1.5 и ТR 2.2) - направляющая опора труб

B) ВЕРСИЯ С ВЕРТИКАЛЬНЫМ НАГНЕТАТЕЛЕМ И НАПРАВЛЯЮЩИЕ ТРУБЫ НА ¾"

• Для TR 0.75, TR 0.9, TR 1.1, TR 1.3 Cod. ASSPTRITUS11V DN 2½"
• Для TR 1.5, TR 2.2 Cod. ASSPTRITUS22V DN 2½"
Комплект, состоящий из:
• подбетонка соединение в комплекте с контрфланцем
• направляющая скольжения (с кольцевой гайкой и уплотнением для TR 0,75; TR 0,9; TR 1,1; TR 1,3 с винтами и уплотнением для TR 1,5 и TR 2,2)
• опора для направляющих труб

ПРОМЕЖУТОЧНАЯ ОПОРА (заказывается отдельно)

Cod. 859SV340INTFA Для Ø ¾" направляющих труб
Для обеспечения устойчивости вставляйте одну промежуточную опору через каждые два метра направляющей трубы.

НАПРАВЛЯЮЩИЕ ТРУБЫ (нержавеющая сталь AISI 304)
Cod. 54SARTG005 Ø ¾"
Максимальная длина трубной доски: 6 метров

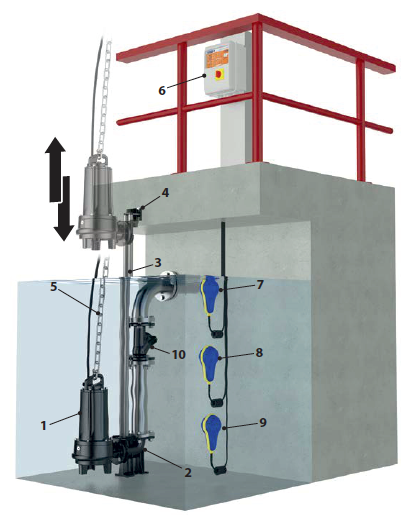

ТИПОВАЯ СХЕМА МОНТАЖА

ТИПОВАЯ СХЕМА МОНТАЖА Pedrollo TRITUS 1. Электронасос
2. Опорное колено
3. Напраляющая труба
4. Направляющая опора трубы
5. Подъемная цепь
6. Электрический пульт
7. Повлавок в режиме сигнала тревоги
8. Поплавок в режиме включения
9. Поплавок в режиме выключения
10. Обратный клапан
