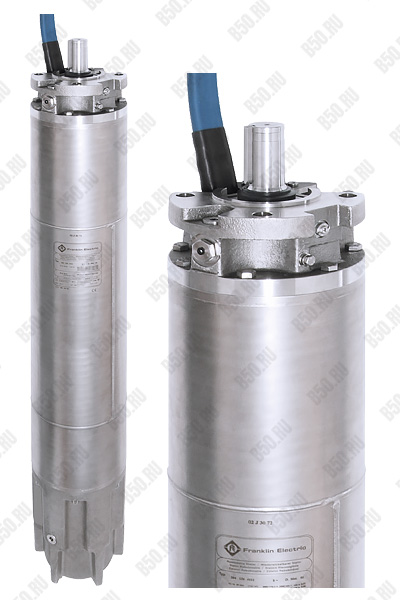

Перематываемый погружной электродвигатель Franklin Electric 10"

Погружной электродвигатель Franklin Electric 10-дюймовый перематываемый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 85 — 185 кВт
• Двойной фланец NEMA 10"
• Степень защиты: IP68
• Количество запусков в час: макс. 10
• Установка: вертикальная / горизонтальная
(двигатели 185 кВт не могут быть установлены горизонтально)
• Кабель длиной: 6 м (одобрен KTW)
• Стандартное напряжение: 380-415 В / 50 Гц
• Допуск напряжения: +6% / -10%
UN [380-415 В = (380-10%) – (415+6%)]
• Защита двигателя: EN 61947-4-1
• Стандартный двигатель с ПВХ изоляцией для максимальной температура окружающей среды среды 25 ºC с минимальным охлаждающим потоком: v = 0,5 м/с

ТИП: Погружные электродвигатели Franklin Electric

СПЕЦИФИКАЦИИ
• Легко монтируется с двойным фланцем
• Материал кабеля в соответствии с регламентом о питьевой воде (утверждено VDE / ACS / KTW)
• Система уплотнения Sand Fighter® SiC для высокой производительности в песке
• Высокоэффективный электрический дизайн для низких эксплуатационных расходов
• Все двигатели предварительно заполнены и проверены на 100%
• Максимальная температура хранения -15 °С - +60 °С
• Конструкция последующую установку датчика температуры PT100
• Незагрязняющаеся конструкция FES 93

ОПЦИОНАЛЬНО
• Другие напряжения
• Двигатели полностью выполнены 316SS и 904L
• Межобмоточная PE2/PA изоляция для максимальной температуры окружающей среды 45 ºС при стандартных параметрах проточного охлаждения
• Датчик температуры PT 100 (продается отдельно)
• Кабели различной длины до 50 м

Модели двигателя

P_N [кВт]	U_N / f	Номер модели 1 – 6		Номер модели 7 – 10
	[В] / [Гц]	DOL	Y∆	304SS	316 SS	904L	PE2/PA
	[В] / [Гц]	DOL	Y∆	304SS	316 SS	904L	304	316 SS	904L
85	380 - 415 / 50	264 131	264 231	5111	6111	7111	53**	63**	73**
85				5111	6111	7111	53**	63**	73**
110	380 - 415 / 50	264 133	264 233	5111	6111	7111	53**	63**	73**
110				5111	6111	7111	53**	63**	73**
130	380 - 415 / 50	264 134	264 234	5111	6111	7111	53**	63**	73**
130				5111	6111	7111	53**	63**	73**
150	380 - 415 / 50	264 135	264 235	5111	6111	7111	53**	63**	73**
150				5111	6111	7111	53**	63**	73**
185	380 - 415 / 50	264 136	264 236	5111	6111	7111	53**	63**	73**
185				5111	6111	7111	53**	63**	73**

* Для работы VFD обязательным является PE2/PA!
** Работа VFD допускается только при напряжении питания до 460 В, для более высоких напряжений обратитесь к Franklin Electric Europa GmbH

Производительность двигателей

P_N [кВт]	Осевая нагрузка F [Н]	U_N[В]	n_N[min^-1]	I_N [A]	I_A[A]	η_(Eff.)[%] в % нагрузки			cosφ_(Pf.)в % нагрузки			T_N[Нм]	T_A[Нм]
P_N [кВт]	Осевая нагрузка F [Н]	U_N[В]	n_N[min^-1]	I_N [A]	I_A[A]	50	75	100	50	75	100	T_N[Нм]	T_A[Нм]
85	60 000	380	2890	179	783	85	86	85	0.78	0.85	0.87	281	282
		400	2900	174	828	83	85	85	0.72	0.81	0.85	280	316
		415	2910	171	863	83	85	85	0.68	0.78	0.83	279	342
		500	2890	136	595	84	85	84	0.78	0.84	0.87	281	282
		525	2900	133	631	83	85	85	0.72	0.81	0.85	280	316
		1000	2900	68	331	83	85	85	0.72	0.81	0.85	280	316
110	60 000	380	2910	235	1095	86	87	86	0.72	0.81	0.85	361	418
		400	2920	232	1158	84	86	86	0.65	0.76	0.82	360	467
		415	2920	233	1206	83	85	86	0.59	0.71	0.79	360	507
		500	2910	180	875	86	87	86	0.69	0.79	0.83	360	432
		525	2920	179	923	85	86	86	0.62	0.73	0.8	359	482
		1000	2920	89	463	84	86	86	0.65	0.76	0.82	360	467
130	60 000	380	2900	266	1271	88	88	87	0.79	0.85	0.87	428	487
		400	2920	256	1344	87	88	88	0.74	0.82	0.86	425	546
		415	2920	255	1400	87	88	87	0.69	0.78	0.83	425	592
		500	2900	202	966	87	88	87	0.79	0.85	0.87	428	487
		525	2920	195	1024	87	88	87	0.73	0.81	0.85	425	546
		1000	2910	104	523	87	88	87	0.76	0.83	0.86	426	516
150	60 000	380	2910	307	1502	87	87	86	0.79	0.85	0.88	492	568
		400	2920	298	1590	86	88	87	0.73	0.81	0.85	491	635
		415	2930	296	1655	86	87	87	0.67	0.77	0.83	489	689
		500	2910	233	1142	87	87	80	0.79	0.85	0.88	492	568
		525	2920	227	1211	86	87	87	0.73	0.81	0.85	491	635
		1000	2920	117	636	86	88	87	0.73	0.81	0.85	491	635
185	60 000	380	2900	390	2030	87	88	87	0.72	0.81	0.85	609	913
		400	2920	384	2148	86	88	88	0.64	0.75	0.81	605	1022
		415	2920	389	2237	84	86	86	0.57	0.7	0.79	605	1109
		500	2900	294	1500	87	88	87	0.72	0.81	0.85	610	888
		525	2910	289	1580	86	87	87	0.65	0.76	0.82	607	988
		1000	2900	148	859	87	88	87	0.72	0.81	0.85	609	913

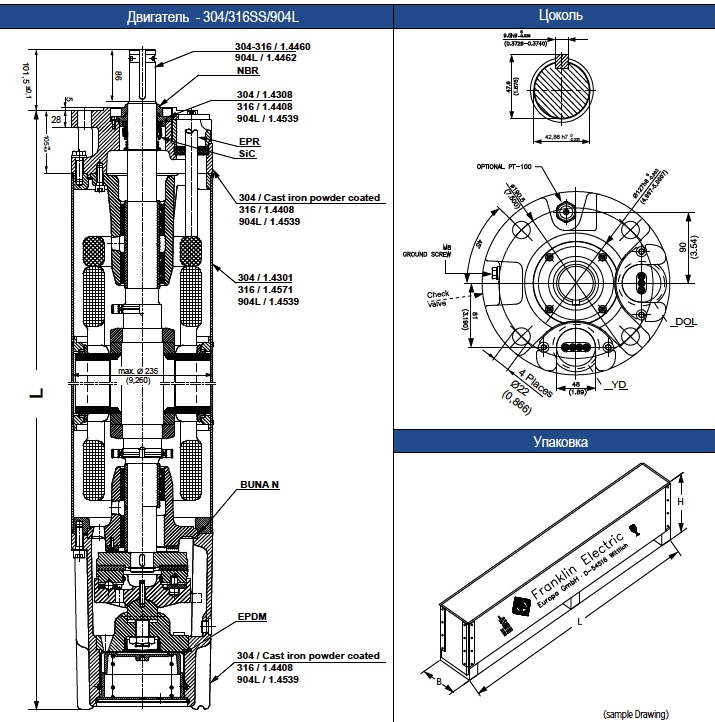

Длина и вес двигателей / размеры упаковки

P_N [кВт]	Длина двигателей	Вес двигателей [кг]		Размер упаковки двигателей [мм]
P_N [кВт]	L [мм]	Двигатель	Включая упаковку	B	H	L
85	1419	280	326	341	562	1896
110	1529	315	361	341	562	1896
130	1659	362	412	341	562	2296
150	1769	413	463
185	1919	449	499
