Погружной электродвигатель Franklin Electric 8"

Погружной электродвигатель Franklin Electric 8-дюймовый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 30 — 150 кВт
• Двойной фланец NEMA 8"
• Степень защиты: IP68
• Количество запусков в час: макс. 10
• Установка: вертикальная / горизонтальная
• Стандартное напряжение: 380-415 В / 50 Гц
• Изоляция: Класс F
• Температура окружающей среды: до 30°C
• Требуемый поток охлаждения: мин. 0,16 м/с
• Встроенный передатчик вспомогательного монитора
• Допуск по напряжению от номинального: -10% / +6%
• Кабель длиной: 8 м (одобрен VDE / ACS / KTW)
• Защита двигателя: выберите тепловые перегрузки в соответствии с DIN 61947-4-1

ТИП: Погружные электродвигатели Franklin Electric

ОПЦИОНАЛЬНО
• Двигатели в исполнении 316SS
• Датчик температуры PT 100 (продается отдельно)
• Специальные напряжения по запросу
• Двигатель Sandfighter® с SiC - механическим уплотнением (стандарт для двигателей 316SS)

Модели двигателя

P_N[кВт]	U_N[В]	Номер модели 1 - 6		Номер модели 7 – 10 с передатчиком вспомогательного монитора
		DOL	YΔ	WW		316 SS
		DOL	YΔ	DOL	YΔ	DOL	YΔ
30	380, 400, 415	239 600	239 620	7023	8023	7223	8223
30	500,525	239 670	239 720	7023	8023	-	-
37	380, 400, 415	239 601	239 621	7023	8023	7223	8223
37	500,525	239 671	239 721	7023	8023	-	-
45	380, 400, 415	239 602	239 622	7023	8023	7223	8223
45	500,525	239 672	239 722	7023	8023	-	-
55	380, 400, 415	239 603	239 623	7043	8043	7243	8243
55	500,525	239 673	239 723	7043	8043	-	-
75	380, 400, 415	239 604	239 624	7043	8043	7243	8243
75	500,525	239 674	239 724	7043	8043	-	-
93	380, 400, 415	239 105	239 125	7019	8019	7219	8219
93	500,525	239 175	239 225	7019	8019	-	-
110	380, 400, 415	239 106	239 126	7519	7619	7219	8219
110	500,525	239 176	239 226	7519	7619	-	-
130	380, 400, 415	239 107	239 127	7519	7619	7219	8219
130	500,525	239 177	239 227	7519	7619	-	-
150	380, 400, 415	239 108	239 128	7519	7619	7219	8219
150	500,525	239 178	239 228	7519	7619	-	-

Производительность двигателей

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	η (Eff.) [%] в % нагрузки			cosφ (Pf.) в % нагрузки			T_N [Нм]	T_A [Нм]
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]
30	45 000	380	2890	61	397	85	86	86	0,75	0,84	0,88	98	231
		400	2900	61	418	83	86	86	0,68	0,78	0,84	97	255
		415	2910	62	433	82	85	86	0,62	0,73	0,8	97	275
		500	2890	47	302	85	86	86	0,75	0,84	0,88
		525	2900	47	318	83	86	86	0,68	0,78	0,84
37	45 000	380	2905	75	507	85	87	87	0,78	0,85	0,89	122	266
		400	2920	74	534	84	87	87	0,71	0,81	0,86	121	295
		415	2925	74	554	83	86	87	0,66	0,76	0,83	121	317
		500	2905	57	385	85	87	87	0,78	0,85	0,89
		525	2920	57	404	84	87	87	0,71	0,81	0,86
45	45 000	380	2910	89	612	86	87	87	0,77	0,85	0,89	146	363
		400	2920	89	645	85	87	87	0,71	0,81	0,85	145	395
		415	2925	89	669	84	86	87	0,65	0,76	0,82	146	428
		500	2910	68	466	86	87	87	0,77	0,85	0,89
		525	2920	68	494	85	87	87	0,71	0,81	0,85
55	45 000	380	2910	111	819	86	88	88	0,79	0,86	0,89	182	507
		400	2920	108	862	85	87	88	0,72	0,82	0,87	182	563
		415	2925	108	895	84	87	88	0,67	0,78	0,84	182	605
		500	2910	85	623	86	88	88	0,79	0,86	0,89
		525	2920	83	661	85	87	88	0,72	0,82	0,87
75	45 000	380	2920	153	1208	86	87	87	0,71	0,81	0,86	243	637
		400	2930	153	1272	85	87	87	0,63	0,75	0,81	242	706
		415	2935	156	1319	84	87	87	0,57	0,70	0,77	242	760
		500	2920	113	835	86	88	88	0,79	0,86	0,89
		525	2925	111	861	85	87	87	0,72	0,82	0,87
93	45 000	380	2920	194	1265	85	87	87	0,75	0,83	0,86	303	511
		400	2930	190	1332	84	86	87	0,68	0,78	0,83	302	567
		415	2935	191	1382	83	86	87	0,63	0,74	0,8	302	610
		500	2920	148	961	85	87	87	0,75	0,83	0,86
		525	2930	145	1015	84	86	87	0,68	0,78	0,83
110	45 000	380	2920	226	1517	86	88	88	0,77	0,84	0,87	364	694
		400	2930	222	1597	85	87	88	0,7	0,8	0,84	363	769
		415	2935	223	1657	84	87	88	0,64	0,75	0,81	363	828
		500	2920	172	1153	86	88	88	0,77	0,84	0,87
		525	2930	170	1217	85	87	88	0,7	0,8	0,84
130	45 000	380	2910	260	1651	86	87	87	0,83	0,87	0,89	425	837
		400	2920	252	1738	86	87	88	0,79	0,84	0,87	424	927
		415	2930	247	1803	85	87	88	0,74	0,81	0,86	423	1153
		500	2910	198	1255	86	87	87	0,83	0,87	0,89
		525	2920	192	1324	86	87	88	0,79	0,84	0,87
150	45 000	380	2910	294	1765	86	88	88	0,83	0,88	0,9	487	933
		400	2920	284	1858	86	88	88	0,79	0,86	0,88	485	1034
		415	2930	277	1928	86	88	88	0,75	0,83	0,87	485	1113
		500	2910	224	1341	86	88	88	0,83	0,88	0,9
		525	2920	217	1416	86	88	88	0,79	0,86	0,88

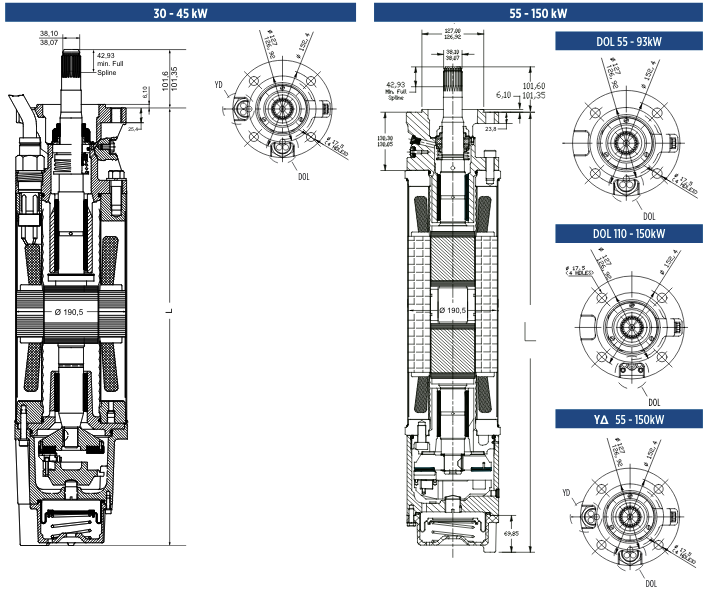

Длина и вес двигателей / размеры упаковки

Длина и вес двигателя / размеры упаковки

P_N [кВт]	“ L “ Dim. [cm]	Вес с упаковкой [кг]	Размер паковки [mm]
30	925	145	228 x 430 x 1308
37	1000	157	228 x 430 x 1308
45	1077	172	228 x 430 x 1308
55	1204	202	228 x 430 x 1632
75	1394	240	228 x 430 x 1632
93	1748	318	228 x 447 x 1981
110	1976	381	228 x 447 x 2438
130	2179	420	228 x 447 x 2438
150	2408	494	228 x 447 x 2438
