Погружной электродвигатель Franklin Electric высокой тяги 3-фазный 4"

Погружной электродвигатель Franklin Electric высокой тяги 3-фазный 4-дюймовый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 2.2 — 9.3 кВт
• Тяговая мощность: 6500 Н
• Фланец NEMA 4"
• Вращение вала: реверсивное
• Степень защиты: IP68
• Изоляция: Cl.B
• Температура окружающей среды: 30 °C
• Требуемый поток охлаждения: мин. 0.08 м/с
• Количество запусков в час: макс. 20
• Монтаж: вертикально к горизонтали, вал вверх
• Допуск по напряжению от номинального: -10% / +6%
• Требования защиты: EN 61947-4-1

ТИП: Погружные электродвигатели Franklin Electric

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ
ДЛЯ РЕКУПЕРАЦИИ ЗАГРЯЗНЕНИЙ
• Резиновые детали из фторэластомера (Viton®)
• Специальные полиуретановые (PUR) узлы
• Нержавеющая сталь марки 304 в стандартной комплектации, 316SS — опционально

ОПЦИОНАЛЬНО
• Двигатели полностью из нержавеющей стали марки 316SS с уплотнением SiC
• Двигатели с заводским кабелем в одной упаковке
• Встроенный молниеотвод
• Кабели различной длины
• Специальные напряжения по запросу
• Альтернативные исполнения материалов

Модели двигателя

P_N	U_N [В]	Разряд 1-6		Разряд 7-10
P_N	U_N [В]	DOL	YΔ (только 316SS)	Стандарт 304 (40 двигателей в упаковке)	Стандарт 304 (Один в упаковке, с кабелем)*	316 SS (40 двигателей в упаковке)	316 SS (Один в упаковке, с кабелем)*	Двигатель для рекуперации загрязнений (Один в упаковке, с кабелем)*	Двигатель для солоноватых вод (Один в упаковке, с кабелем)*
2.2	220-230	234 756	234 780	3421	3421L	3521	3521L	3422L	3424L
	380-415	234 726	234 770	3421	3421L	3521	3521L	3422L	3424L
	505	234 796	-	3421	3421L	3521	3521L	3422L	3424L
3	220-230	234 766	234 781	3421	3421L	3521	3521L	3422L	3424L
	380-415	234 764	234 771	3421	3421L	3521	3521L	3422L	3424L
	505	234 768	-	3421	3421L	3521	3521L	3422L	3424L
3.7	220-230	234 757	234 782	3421	3421L	3521	3521L	3422L	3424L
	380-415	234 727	234 772	3421	3421L	3521	3521L	3422L	3424L
	505	234 797	-	3421	3421L	3521	3521L	3422L	3424L
4	220-230	234 767	234 783	3421	3421L	3521	3521L	3422L	3424L
	380-415	234 765	234 773	3421	3421L	3521	3521L	3422L	3424L
	505	234 769	-	3421	3421L	3521	3521L	3422L	3424L
5.5	220-230	234 758	234 784	3421	3421L	3521	3521L	3422L	3424L
	380-415	234 728	234 778	3421	3421L	3521	3521L	3422L	3424L
	505	234 798	-	3421	3421L	3521	3521L	3422L	3424L
7.5	220-230	-	-	3421	3421L	3521	3521L	3422L	3424L
	380-415	234 729	234 780	3421	3421L	3521	3521L	3422L	3424L
	505	234 799	-	3421	3421L	3521	3521L	3422L	3424L
9.3	380-415	234 788	-	-		-	-	-	-

* Двигатели с длиной провода "L": с предварительно установленным кабелем 2,5 м

Производительность - 220/230 В

P_N [кВт]	Осевая нагрузка F[Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	η_(Eff.)[%] При % нагрузки			cos φ [Pf.] При % нагрузки			T_N [Нм]	T_A [Нм]
						η_(Eff.)[%] При % нагрузки			cos φ [Pf.] При % нагрузки
						50	75	100	50	75	100
2.2	6500	220	2820	9.3	49	71	75	75	0.6	0.74	0.82	7.42	19.87
		230	2845	9.5	51.6	69	74	75	0.52	0.66	0.77	7.37	22
		380	2820	5.4	28.3	71	75	75	0.6	0.74	0.82	7.42	19.87
		400	2845	5.5	29.8	69	74	75	0.52	0.66	0.77	7.37	22
		415	2855	5.8	30.9	65	72	74	0.47	0.61	0.72	7.33	23.67
		500	2820	4.1	21.5	71	75	75	0.6	0.74	0.82	7.42	19.87
3	6500	220	2820	12.8	69.1	73	77	77	0.61	0.74	0.82	10.16	28.8
		230	2845	13	72.8	70	76	76	0.53	0.67	0.77	10.06	31.93
		380	2820	7.4	39.9	73	77	77	0.61	0.74	0.82	10.16	28.8
		400	2845	7.5	42	70	76	76	0.53	0.67	0.77	10.06	31.93
		415	2855	7.9	43.6	67	73	75	0.47	0.61	0.72	10.04	34.33
		500	2820	5.6	30.3	73	77	77	0.61	0.74	0.82	10.16	28.8
3.7	6500	220	2815	15.3	86.1	75	79	78	0.62	0.75	0.83	12.6	37.5
		230	2840	15.5	90.6	73	77	78	0.54	0.69	0.78	12.5	41.5
		380	2815	8.8	49.7	75	79	78	0.62	0.75	0.83	12.6	37.5
		400	2840	9	52.3	73	77	78	0.54	0.69	0.78	12.5	41.5
		415	2850	9.3	54.3	70	76	77	0.49	0.63	0.73	12.4	44.7
		500	2815	6.7	37.8	75	79	78	0.62	0.75	0.83	12.6	37.5
4	6500	220	2820	16.7	93.7	75	78	78	0.6	0.74	0.82	13.5	39.7
		230	2840	17.2	98.7	72	77	78	0.52	0.67	0.77	13.4	44
		380	2820	9.7	54.1	75	78	78	0.6	0.74	0.82	13.5	39.7
		400	2840	9.9	57	72	77	78	0.52	0.67	0.77	13.4	44
		415	2855	10.4	59.1	69	75	77	0.47	0.61	0.72	13.4	47.4
		500	2820	7.3	41.1	75	78	78	0.6	0.74	0.82	13.5	39.7
5.5	6500	220	2845	21.9	127	77	80	79	0.66	0.79	0.85	18.5	51
		230	2865	21.8	133.7	75	79	79	0.59	0.73	0.81	18.3	56.5
		380	2845	12.6	73.3	77	80	79	0.66	0.79	0.85	18.5	51
		400	2865	12.6	77.2	75	79	79	0.59	0.73	0.81	18.3	56.5
		415	2875	12.8	80.1	73	77	79	0.54	0.68	0.77	18.2	60.9
		500	2845	9.6	55.7	77	80	79	0.66	0.79	0.85	18.5	51
7.5	6500	380	2830	17.2	94.3	78	80	79	0.66	0.79	0.86	25.3	65.9
		400	2855	17.1	99.3	75	79	79	0.58	0,72	0,81	25,1	73.1
		415	2865	17.6	103	73	78	79	0.52	0,67	0,77	25	78.6
		500	2830	13.1	71.7	78	80	79	0.66	0,79	0,86	25,3	65.9
9.3	6500	380	2830	21.2	108	77	79	79	0.65	0.78	0.86	31.4	73.8
		400	2855	21.4	113	75	78	79	0.56	0.71	0.81	31.1	81.8
		415	2865	25.4	118	72	77	78	0.46	0.58	0.66	31	88

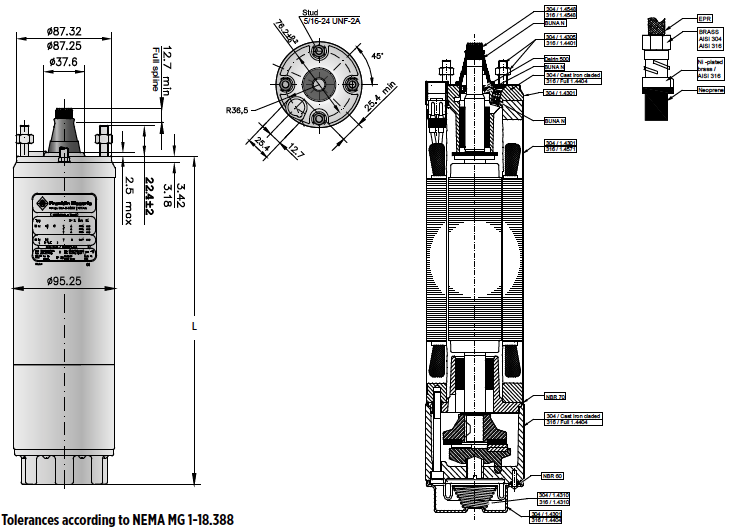

Длина и вес двигателей / размеры упаковки

Длина и вес 3-фазного двигателя высокой тяги 4

P_N [кВт]	304 L [мм]	316SS L [мм]	304 [кг]	316SS [кг]	Двигатель с кабелем в одной упаковке
P_N [кВт]	304 L [мм]	316SS L [мм]	304 [кг]	316SS [кг]	[мм]	[кг]
2.2	422.2	431.4	15	15.5	796 x 100 x 110	16.8
3	477.2	486.4	17	17.5	796 x 100 x 110	18.9
3.7	520.2	529.4	19.1	19.6	796 x 100 x 110	20.9
4	543.2	552.4	20	20.5	796 x 100 x 110	21.8
5.5	652.5	661.7	26.6	27.1	904 x 100 x 110	28.7
7.5	730.5	739.7	30.6	31.1	904 x 100 x 110	32.7
