Погружной электродвигатель Franklin Electric 1-фазный 2-проводный 4"

Погружной электродвигатель Franklin Electric 1-фазный 2-проводный 4-дюймовый

ОПИСАНИЕ
4-дюймовые погружные инкапсулированные электродвигатели Franklin Electric, сертифицированным по ISO 9001, для выдающейся производительности в 4-дюймовых или более крупных водяных скважинах.
Оригинальный 2-проводный электродвигатель Franklin Electric представляет собой двухфазный погружной электродвигатель без блока управления для прямого подключения к источнику питания с предохранителями. Он включает в себя электронный выключатель с длительным сроком службы, который позволяет ему работать без помощи внешнего управления или конденсаторов. Кроме того, он обеспечивает обратный ударный момент, который может помочь ослабить насосы с песком и поставляется с заводской защитой от перегрузки и защитой от перенапряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность 2-х проводной линейки двигателей: 0.37 — 1.1 кВт
• Фланец NEMA 4"
• Вращение вала против часовой стрелки (по запросу - по часовой стрелке)
• Степень защиты: IP68
• Изоляция: Cl.B
• Температура окружающей среды: 30 °C
• Требуемый поток охлаждения: мин. 0.08 м/с
• Количество запусков в час: макс. 20
• Монтаж: вертикально к горизонтали, вал вверх
• Допуск по напряжению от номинального: -10% / +6%
• Требования защиты: EN 60947-4-1

ТИП: Погружные электродвигатели Franklin Electric

КОНСТРУКЦИЯ ДВИГАТЕЛЯ
• Герметичный статор. Противо следовая, самовосстанавливающаяся статорная смола предотвращает выгорание двигателя, механически поддерживает обмотку и обеспечивает быстрое рассеивание тепла.
• Высокоэффективный электрический дизайн (низкие эксплуатационные расходы, обмотка с холодным ходом)
• Материал кабеля в соответствии с правилами питьевой воды (утвержден VDE / ACS / KTW)
• Съемный разъем «Water Bloc™»
• Неизнашиваемые радиальные и упорные подшипники с водяной смазкой для 100% необслуживаемой эксплуатации
• Не загрязняющая, водонаполненная конструкция FES 93
• Различных разрешений агентства для использования в питьевой воде
• Два провода плюс заземление
• Автоматический сброс перегрузки внутри двигателя
• Встроенные разрядники

ХАРАКТЕРИСТИКИ ВЕРСИИ ДЛЯ СОЛОНОВАТОЙ ВОДЫ
• Для использования в воде, которая имеет большую соленость, чем пресноводная, но не так сильно, как морская вода
• Новый двигатель Franklin Electric Brackish Water Motor предлагает экономичное решение везде, где стандартные 4-дюймовые двигатели не дают достаточного срока службы

ИСПОЛНЕНИЕ ПО ЗАКАЗУ
• Кабель двигателя VDE / ACS / KTW (1,5 м, возможна специальная длина)
• Различные длины кабеля
• Двигатели с заводским кабелем в упаковке

Модели двигателя 50 Гц

PN	Hp	U_N [V]	Стандартные двигатели (40 двигателей в упаковке)	Стандартные двигатели (Один в упаковке, с кабелем)*	Двигатели для солоноватых вод (Один в упаковке, с кабелем)*
0.37	0.5	230	244 755 1221	244 755 1221L	2244 755 1224L
0.55	0.75	230	244 757 1221	244 757 1221L	244 757 1224L
0.75	1.1	230	244 758 1221	244 758 1221L	244 758 1224L
1.1	1.5	230	244 759 1221	244 759 1221L	244 759 1224L

* Двигатели с длиной провода "L": с предварительно установленным кабелем 1,5 м

Производительность - 220/230 В 50 Гц

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	η (Eff.) [%] при нагрузке			cos φ (Pf.) [%] при нагрузке			T_N [Нм]	T_A [Нм]
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]
0.37	3000	220	2875	4.1	24.4	48	55	57	0.57	0.68	0.76	1.24	1.18
0.37	3000	230	2890	4.1	25.5	47	54	57	0.53	0.73	0.73	1.23	1.29
0.55	3000	220	2870	5.7	35	50	57	59	0.55	0.77	0.77	1.85	1.7
0.55	3000	230	2890	5.8	36.6	47	55	59	0.51	0.73	0.73	1.85	1.9
0.75	3000	220	2875	7.2	46.6	54	61	62	0.57	0.78	0.78	2.5	2.1
0.75	3000	230	2890	7.3	48.7	51	59	61	0.53	0.75	0.75	2.5	2.3
1.1	3000	220	2880	10.6	57.9	56	62	63	0.56	0.77	0.77	3.7	2.7
1.1	3000	230	2895	10.8	59.7	52	60	63	0.51	0.73	0.73	3.7	2.9

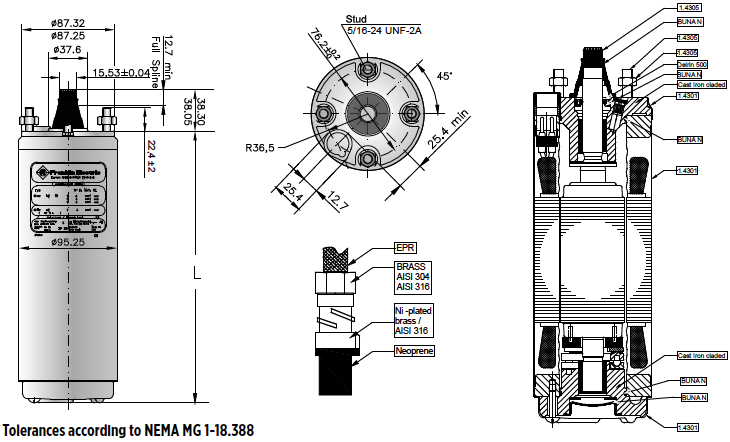

Длина и вес двигателей / размеры упаковки

Длина и вес двигателя 1-фазный 2-проводный 4

P_N		Двигатель		Двигатель с кабелем в одной упаковке		Размер двигателя (40 двигателей в упаковке)
[кВт]	[л.с.]	L [мм]	M [кг]	L [мм]	M [кг]	L [мм]	M [кг]
0.37	0.5	228.2	7.8	400 x 100 x 110	9.5	800 x 500 x 870	340
0.55	0.75	248.2	8.5	400 x 100 x 110	9.8	800 x 500 x 870	355
0.75	1	282.6	9.9	530 x 100 x 110	12	800 x 500 x 870	450
1.1	1.5	338.6	12.3	530 x 100 x 110	14.4	800 x 500 x 870	600
