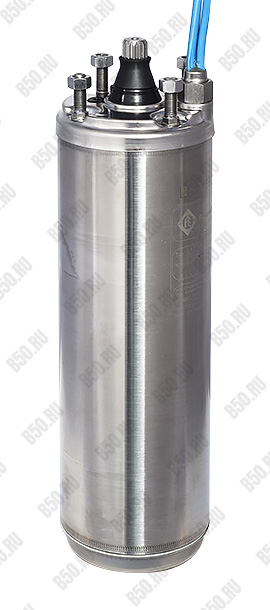

Погружной электродвигатель Franklin Electric PSC 4"

Погружной электродвигатель Franklin Electric PSC 4-дюймовый

ОПИСАНИЕ
4-дюймовые погружные инкапсулированные электродвигатели Franklin Electric, сертифицированным по ISO 9001, для выдающейся производительности в 4-дюймовых или более крупных водяных скважинах.
Однофазный двигатель PSC был электрически оптимизирован для обеспечения надежного запуска насоса при широком диапазоне входных напряжений. В идеале его следует сочетать с блоками управления Franklin Electric SubStart / SubTronicSC для максимальной производительности системы, защиты и гарантии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность: 0.25 — 2.2 кВт
• Фланец NEMA 4"
• Вращение вала против часовой стрелки (по запросу - по часовой стрелке)
• Степень защиты: IP68
• Температура окружающей среды: 30 °C
• Требуемый поток охлаждения: мин. 0,08 м/с
• Количество запусков в час: макс. 20
• Монтаж: вертикально к горизонтали, вал вверх
• Допуск по напряжению от номинального: -10% / +6%
• Требования защиты: EN 60947-4-1

ТИП: Погружные электродвигатели Franklin Electric

КОНСТРУКЦИЯ ДВИГАТЕЛЯ
• Герметично закрытый статор с оболочкой 316SS
• Противо следовая, самовосстанавливающаяся статорная смола предотвращает выгорание двигателя, механически поддерживает обмотку и обеспечивает быстрое рассеивание тепла.
• Высокоэффективный электрический дизайн (низкие эксплуатационные расходы, обмотка с холодным ходом)
• Съемный водяной блок
• Неизнашиваемые радиальные и упорные подшипники с водяной смазкой для 100% эксплуатации без технического обслуживания
• Не загрязняющая, водонаполненная конструкция FES 93
• Различных разрешений агентства для использования в питьевой воде

ИСПОЛНЕНИЕ ПО ЗАКАЗУ
• Встроенный молниеотвод
• Различные длины кабеля
• Комплекты двигателей, включая блок управления, вывод и комплект для сращивания

Модели двигателя 4" PSC 50 Гц

P_N[кВт]	U_N[В]	304SS
		Стандартные двигатели	Стандартные двигатели	Двигатели рекуперации загрязнений
		(Один в упаковке, с кабелем)*	(40 двигателей в упаковке)	(Один в упаковке, с кабелем)*
0.25	220-230	254 803 6700L	254 803 6700	254 803 6715L
0.25	230-240	254 813 6700L	254 813 6700	254 813 6715L
0.37	220-230	254 805 6700L	254 805 6700	254 805 6715L
0.37	230-240	254 815 6700L	254 815 6700	254 815 6715L
0.55	220-230	254 807 6700L	254 807 6700	254 807 6715L
0.55	230-240	254 817 6700L	254 817 6700	254 817 6715L
0.75	220-230	254 808 6700L	254 808 6700	254 808 6715L
0.75	230-240	254 818 6700L	254 818 6700	254 818 6715L
1.1	220-230	254 809 6700L	254 809 6700	254 809 6715L
1.1	230-240	254 819 6700L	254 819 6700	254 819 6722L
1.5	220-230	254 810 6700L	254 810 6700	254 810 6715L
1.5	230-240	254 820 6700L	254 820 6700	254 820 6715L
2.2	220-230	254 811 6700L	254 811 6700	254 811 6715L
2.2	230-240	254 821 6700L	254 821 6700	254 821 6715L

* Двигатели до 1,5 кВт с предварительно смонтированным кабелем 1,5 м, начиная с 2,2 кВт — с кабелем 2,5 м

Производительность 4" 1-фазный PSC - 220/230 В 50 Гц

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	η (Eff.) [%] % при нагрузке			cos φ (Pf.) [%] при нагрузке			T_N [Нм]	T_A [Нм]	Конденсатор µF (U_C =450 В)
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]	Конденсатор µF (U_C =450 В)
0.25	4000	220	2865	2.3	9	33	45	51	0.91	0.93	0.96	0.82	0.73	12.5
0.25	4000	230	2875	2.4	9.4	28	42	50	0.8	0.88	0.92	0.83	0.8	12.5
0.37	4000	220	2850	3.2	12.1	36	47	54	0.86	0.92	0.97	1.21	1.07	16
0.37	4000	230	2860	3.3	12.6	35	46	54	0.78	0.85	0.91	1.24	1.17	16
0.55	4000	220	2840	4.2	16.9	46	57	63	0.94	0.97	0.98	1.85	1.5	20
0.55	4000	230	2850	4.3	17.7	45	57	63	0.86	0.91	0.94	1.9	1.63	20
0.75	4000	220	2825	5.7	21.7	44	54	61	0.97	0.99	0.99	2.5	2.3	35
0.75	4000	230	2845	5.7	22.7	41	52	59	0.92	0.96	0.98	2.5	2.5	35
1,1	4000	220	2830	8.1	32.5	47	59	65	0.86	0.94	0.97	3.7	2.9	40
1,1	4000	230	2845	8.4	33.9	43	56	63	0.77	0.86	0.92	3.7	3.1	40
1.5	4000	220	2820	10.4	39.9	52	63	68	0.9	0.95	0.98	5.1	3.6	50
1.5	4000	230	2830	10.7	41.7	48	59	66	0.82	0.9	0.95	5.1	3.9	50
2.2	4000	220	2825	14.7	59.2	55	65	70	0.93	0.98	0.99	7.4	5	70
2.2	4000	230	2840	14.7	61.8	51	62	68	0.86	0.93	0.97	7.4	5.5	70

Производительность 4" 1-фазный PSC - 230/240 В 50 Гц

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min-1]	I_N [A]	I_A [A]	η (Eff.) [%] при нагрузке			cos φ (Pf.) [%] при нагрузке			T_N [Нм]	T_A [Нм]	Конденсатор µF (U_C =450 В)
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]	Конденсатор µF (U_C =450 В)
0.25	4000	230	2865	2.2	8.6	33	45	51	0.91	0.93	0.96	0.82	0.73	12.5
0.25	4000	240	2875	2.3	9	28	42	50	0.8	0.88	0.92	0.83	0.8	12.5
0.37	4000	230	2850	3.1	11.6	36	47	54	0.86	0.92	0.97	1.21	1.07	16
0.37	4000	240	2860	3.2	12.1	35	46	54	0.78	0.85	0.91	1.24	1.17	16
0.55	4000	230	2840	4	16.2	46	57	63	0.94	0.97	0.98	1.85	1.5	20
0.55	4000	240	2850	4.1	16.9	45	57	63	0.86	0.91	0.94	1.9	1.63	20
0.75	4000	230	2825	5.5	20.8	44	54	61	0.97	0.99	0.99	2.5	2.3	35
0.75	4000	240	2845	5.5	21.8	41	52	59	0.92	0.96	0.98	2.5	2.5	35
1.1	4000	230	2830	7.8	31.1	47	59	65	0.86	0.94	0.97	3.7	2.9	40
1.1	4000	240	2845	8.1	32.5	43	56	63	0.77	0.86	0.92	3.7	3.1	40
1.5	4000	230	2820	10	38.3	52	63	68	0.9	0.95	0.98	5.1	3.6	50
1.5	4000	240	2830	10.2	40	48	59	66	0.82	0.9	0.95	5.1	3.9	50
2.2	4000	230	2825	14	56.7	55	65	70	0.93	0.98	0.99	7.4	5	70
2.2	4000	240	2840	14.1	59.3	51	62	68	0.86	0.93	0.97	7.4	5.5	70

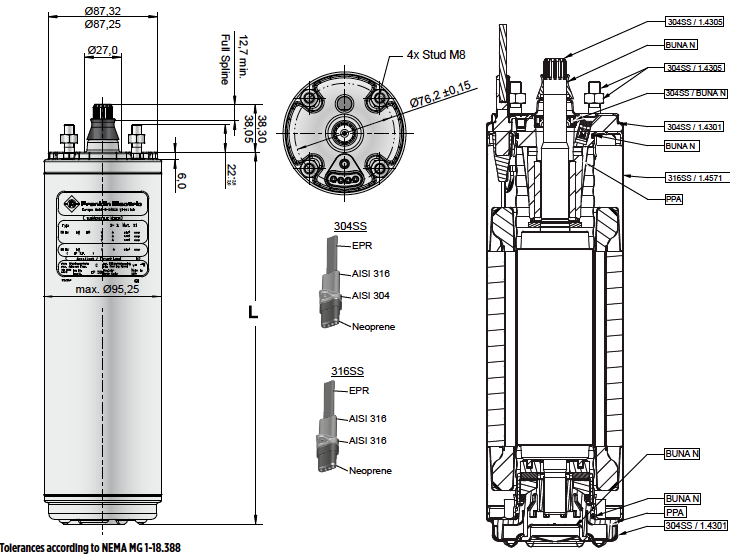

Длина и вес двигателей PSC / размеры упаковки

P_N		L [mm]	M [кг]	Двигатель с кабелем в одной упаковке		Размер двигателя (40 двигателей в упаковке)
P_N				[mm]	[кг]	[mm]	[кг]
[кВт]	[л.с.]			[mm]	[кг]	[mm]	[кг]
0.25	0.33	237.2	6.55	400 x 100 x 110	7.25	800 x 500 x 870	262
0.37	0.5	251.1	7.2	400 x 100 x 110	7.9	800 x 500 x 870	306.8
0.55	0.75	276.2	8.35	530 x 100 x 110	9.05	800 x 500 x 870	352.8
0.75	1	297.2	9.3	530 x 100 x 110	10	800 x 500 x 870	390.8
1.1	1.5	321.2	10.45	530 x 100 x 110	11.15	800 x 500 x 870	436.8
1.5	2	353.2	11.9	796 x 100 x 110	12.6	800 x 500 x 870	494.8
2.2	3	451.2	16.65	796 x 100 x 110	17.35	800 x 500 x 870	684.8
