Погружной электродвигатель Franklin Electric 1-фазный 3-проводный 4"

Погружной электродвигатель Franklin Electric 1-фазный 3-проводный 4-дюймовый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность 3-х проводной линейки двигателей: 0.25 — 3.7 кВт
• Фланец NEMA 4"
• Вращение вала против часовой стрелки (по запросу - по часовой стрелке)
• Степень защиты: IP68
• Изоляция: Cl.B
• Температура окружающей среды: 30 °C
• Требуемый поток охлаждения: мин. 0.08 м/с
• Количество запусков в час: макс. 20
• Монтаж: вертикально к горизонтали, вал вверх
• Допуск по напряжению от номинального: -10% / +6%
• Требования защиты: EN 60947-4-1

ТИП: Погружные электродвигатели Franklin Electric

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ ДЛЯ РЕКУПЕРАЦИИ ЗАГРЯЗНЕНИЙ
• Резиновые детали из фторэластомера (Viton®)
• Специальные полиуретановые (PUR) узлы
• Нержавеющая сталь марки 304 в стандартной комплектации, 316SS — опционально

Модели двигателя

P_N[кВт]	U_N [В]	Разряд 1-6	Разряд 7-10
			Двигатель 304SS	Двигатель 304SS	Двигатель 316SS	Двигатель 316SS
			(Один в упаковке, с кабелем)*	(40 двигателей в упаковке)	(Один в упаковке, с кабелем)*	(40 двигателей в упаковке)
0.25	220/230	214 753	6700L	6700	6800L	6800
0.37	220/230	214 755	6700L	6700	6800L	6800
0.55	220/230	214 757	6700L	6700	6800L	6800
0.75	220/230	214 758	6700L	6700	6800L	6800
1.1	220/230	214 750	6700L	6700	6800L	6800
1.5	220/230	214 751	6700L	6700	6800L	6800
2.2	220/230	214 752	6700L	6700	6800L	6800

* Двигатели с длиной провода "L": с предварительно установленным кабелем 1,5 м

Производительность - 220/230 В

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	η (Eff.) [%] при нагрузке			cos φ (Pf.) [%] при нагрузке			T_N [Нм]	T_A [Нм]
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]
0.37	3000	220	2875	4.1	24.4	48	55	57	0.57	0.68	0.76	1.24	1.18
0.37	3000	230	2890	4.1	25.5	47	54	57	0.53	0.73	0.73	1.23	1.29
0.55	3000	220	2870	5.7	35	50	57	59	0.55	0.77	0.77	1.85	1.7
0.55	3000	230	2890	5.8	36.6	47	55	59	0.51	0.73	0.73	1.85	1.9
0.75	3000	220	2875	7.2	46.6	54	61	62	0.57	0.78	0.78	2.5	2.1
0.75	3000	230	2890	7.3	48.7	51	59	61	0.53	0.75	0.75	2.5	2.3
1.1	3000	220	2880	10.6	57.9	56	62	63	0.56	0.77	0.77	3.7	2.7
1.1	3000	230	2895	10.8	59.7	52	60	63	0.51	0.73	0.73	3.7	2.9

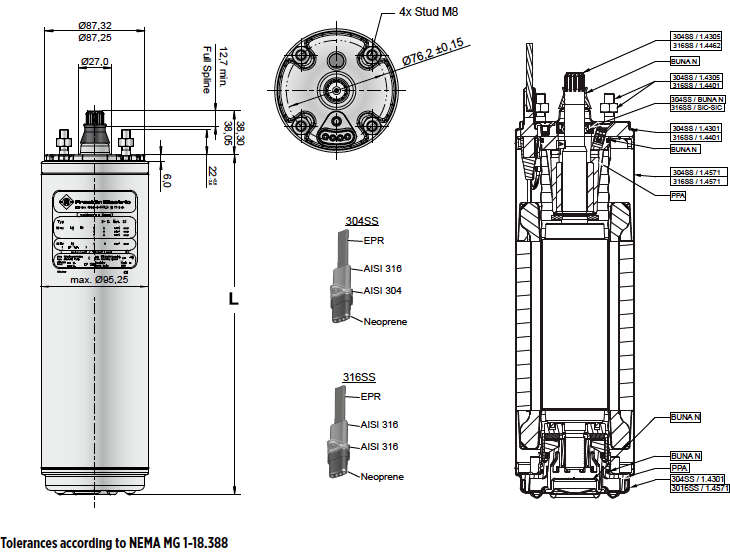

Длина и вес двигателей / размеры упаковки

Длина и вес двигателя 1-фазный 3-проводный 4

P_N		L [мм]	M [кг]	Двигатель с кабелем в одной упаковке		Размер двигателя (40 двигателей в упаковке)
[кВт]	[л.с.]	L [мм]	M [кг]	[мм]	[кг]	[мм]	[кг]
0.25	0.33	237.2	5.58	400 x 100 x 110	6.3	800 x 500 x 870	242
0.37	0.5	251.1	6.4	400 x 100 x 110	7.2	800 x 500 x 870	274.8
0.55	0.75	271.2	7.25	530 x 100 x 110	8	800 x 500 x 870	308.8
0.75	1	297.2	8.55	530 x 100 x 110	9.3	800 x 500 x 870	360.8
1.1	1.5	353.2	11.05	796 x 100 x 110	11.8	800 x 500 x 870	460.8
1.5	2	364.2	11.5	796 x 100 x 110	12.3	800 x 500 x 870	478.8
2.2	3	451.2	16.65	796 x 100 x 110	17.35	800 x 500 x 870	684.8
