Высокотемпературный 75°C электродвигатель Franklin Electric 8"

Высокотемпературный электродвигатель Franklin Electric 8-дюймовый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 30 — 110 кВт
• Двойной фланец NEMA 8"
• Степень защиты: IP68
• Количество запусков в час: макс. 10
• Установка: вертикальная / горизонтальная
• Стандартное напряжение: 380-415 В / 50 Гц
• Изоляция: Класс F
• Температура окружающей среды: до 75°C
• Требуемый поток охлаждения: мин. 0,16 м/с
• Встроенный передатчик вспомогательного монитора
• Допуск по напряжению от номинального: -10% / +6%
• Кабель длиной: 4 м
• Защита двигателя: выберите тепловые перегрузки в соответствии с DIN 61947-4-1

ТИП: Погружные электродвигатели Franklin Electric

ОПЦИОНАЛЬНО
• Двигатели в исполнении 316SS
• Кабель длиной: 8 м
• Специальные напряжения по запросу

Модели двигателя

P_N [кВт]	P_N [л.с.]	U_N [В]	Номер модели 1 – 6		Номер модели 7 - 11
P_N [кВт]	P_N [л.с.]	U_N [В]	DOL	YΔ	304	316SS
30	40	380 - 415	279 100	279 120	9004X	9204X
37	50	380 - 415	279 101	279 121	9004X	9204X
45	60	380 - 415	279 102	279 122	9004X	9204X
55	75	380 - 415	279 103	279 123	9004X	9204X
75	100	380 - 415	279 104	279 124	9004X	9204X
93	125	380 - 415	279 105	279 125	9004X	9204X
110	150	380 - 415	279 106	279 126	9004X	9204X

Производительность двигателей

P_N [кВт]	Thrust F [Н]	U_N [В]	Hz	n_N [min^-1]	I_N [A]	I_A [A]	η (Eff.) [%] в % нагрузки			cosφ (Pf.) в % нагрузки			T_N [Нм]	T_A [Нм]
P_N [кВт]	Thrust F [Н]	U_N [В]	Hz	n_N [min^-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]
30	45000	380	50	2920	66.8	474	72	78	80	0.76	0.82	0.86	98.1	265
		400	50	2930	65.5	499	72	78	80	0.7	0.78	0.83	97.8	298
		415	50	2935	65.8	518	71	77	80	0.65	0.74	0.8	97.6	324
37	45000	380	50	2930	80.7	654	75	80	83	0.76	0.83	0.87	121	354
		400	50	2940	79.6	692	74	80	82	0.7	0.79	0.84	120	398
		415	50	2945	80.1	720	73	79	82	0.65	0.75	0.81	120	429
45	45000	380	50	2935	94.3	835	78	83	85	0.75	0.82	0.87	146	413
		400	50	2945	93.1	884	77	82	84	0.69	0.78	0.84	146	465
		415	50	2950	93	920	76	82	84	0.64	0.74	0.81	146	501
55	45000	380	50	2920	118	876	78	82	84	0.77	0.84	0.87	183	467
		400	50	2930	115	927	78	82	84	0.72	0.81	0.85	182	526
		415	50	2935	113	965	77	82	84	0.69	0.78	0.83	182	566
75	45000	380	50	2925	155	1185	81	84	85	0.76	0.83	0.87	244	617
		400	50	2935	151	1254	80	84	86	0.71	0.8	0.85	244	695
		415	50	2940	150	1306	80	84	85	0.66	0.76	0.82	243	748
		460	60	3525	131	1246	77	82	85	0.72	0.8	0.85	233	571
93	45000	380	50	2915	191	1404	81	85	86	0.78	0.85	0.88	304	843
		400	50	2925	186	1482	81	84	86	0.73	0.8	0.86	304	949
		415	50	2930	184	1544	80	84	86	0.69	0.76	0.84	303	1021
110	45000	380	50	2925	231	1596	81	84	85	0.77	0.84	0.88	359	890
		400	50	2935	224	1690	81	84	86	0.72	0.81	0.85	358	1002
		415	50	2940	222	1760	80	84	86	0.68	0.77	0.83	357	1078

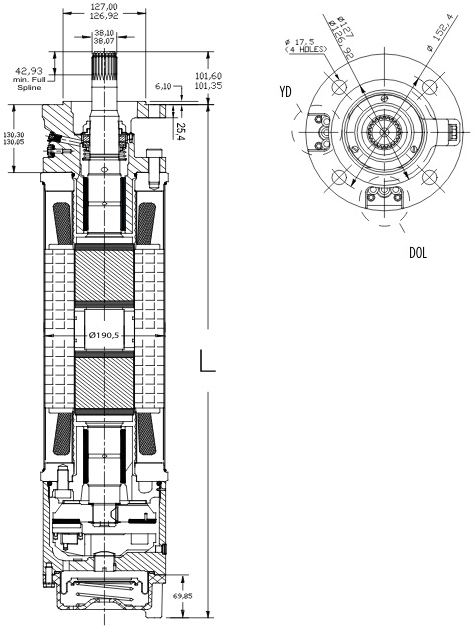

Длина и вес двигателей / размеры упаковки

Длина и вес двигателя / размеры упаковки

P_N [кВт]	“L” [мм]	Вес с упаковкой [кг]	Размер паковки [мм]
30	1138	182	228 x 430 x 1632
37	1265	207	228 x 430 x 1632
45	1455	252	228 x 447 x 1981
55	1748	318	228 x 447 x 1981
75	1976	382	228 x 447 x 2438
93	2179	421	228 x 447 x 2438
110	2408	473	228 x 447 x 2438
