Перематываемый погружной электродвигатель Franklin Electric 12"

Погружной электродвигатель Franklin Electric 12-дюймовый перематываемый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 185 — 400 кВт
• Двойной фланец NEMA 12"
• Степень защиты: IP68
• Количество запусков в час: макс. 5
• Установка: вертикальная / горизонтальная
• Кабель длиной: 6 м (одобрен KTW)
• Стандартное напряжение:
— 380-415 В /50 Гц
— 500 В /50 Гц
— 1000 В /50 Гц
• Допуск напряжения: +6% / -10%
UN [380-415 В = (380-10%) – (415+6%)]
• Защита двигателя: EN 61947-4-1
• Стандартный двигатель с ПВХ изоляцией для максимальной температура окружающей среды среды 30 ºC с минимальным охлаждающим потоком: v = 0,5 м/с

ТИП: Погружные электродвигатели Franklin Electric

СПЕЦИФИКАЦИИ
• Легко монтируется с 12" двойным фланцем
• Материал кабеля в соответствии с регламентом о питьевой воде (утверждено VDE / ACS / KTW)
• Система уплотнения Sand Fighter® SiC для высокой производительности в песке
• Высокоэффективный электрический дизайн для низких эксплуатационных расходов
• Все двигатели предварительно заполнены и проверены на 100%
• Максимальная температура хранения -15 °С - +60 °С
• Конструкция последующую установку датчика температуры PT100
• Незагрязняющаеся конструкция FES 93

ОПЦИОНАЛЬНО
• Тяговая нагрузка 80 кН
• Другие напряжения
• Датчик температуры PT 100 (продается отдельно)
• Специальные длины кабелей по запросу

Модели двигателя

P_N[кВт]	U_N[В] / [Гц]	Номер модели 1 – 6		Номер модели 7 – 10
		DOL	Y∆	304	316SS	Высокая тяга Тяговая нагрузка 80 кН
		DOL	Y∆	304	316SS	304	316SS
185	380 - 415 / 50	265 610	265 710	5011	6011	5111	6111
		265 610	265 710
	500 / 50	265 620	265 790
	1000 / 50	265 510	-
220	380 - 415 / 50	265 611	265 711	5011	6011	5111	6111
		265 611	265 711
	500 / 50	265 621	265 791
	1000 / 50	265 511	-
250	380 - 415 / 50	265 612	265 712	5011	6011	5111	6111
		265 612	265 712
	500 / 50	265 622	265 792
	1000 / 50	265 512	-
300	380 - 415 / 50	265 614	265 714	5011	6011	5111	6111
		265 614	265 714
	500 / 50	265 624	265 794
	1000 / 50	265 514	-
350	380 - 415 / 50	-	265 716	5011	6011	5111	6111
		-	265 716
	500 / 50	265 626	265 796
	1000 / 50	265 516	-
400	380 - 415 / 50	-	265 717	5011	6011	5111	6111
		-	265 717
	500 / 50	265 627	265 797
	1000 / 50	265 517	-

* Работа VFD допускается только при напряжении питания до 460 В, для более высоких напряжений обратитесь к Franklin Electric Europa GmbH

Производительность двигателей

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N[min^-1]	I_N[A]	I_A [A]	η_(Eff.)[%] в % нагрузки			cosφ_(Pf.)в % нагрузки			T_N[Нм]	T_A[Нм]
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N[min^-1]	I_N[A]	I_A [A]	50	75	100	50	75	100	T_N[Нм]	T_A[Нм]
185	60 000	380	2940	368	4.7	88	88	87	0.82	0.87	0.88	602	0.81
		400	2945	351	5.3	87	88	87	0.79	0.85	0.86	600	0.9
		415	2950	344	5.76	87	88	88	0.76	0.84	0.84	599	0.97
		500	2940	286	5.3	87	88	87	0.79	0.85	0.87	600	0.9
		1000	2945	141	5.3	87	88	87	0.79	0.85	0.86	600	0.9
220	60 000	380	2930	448	4.79	88	88	87	0.83	0.87	0.88	716	0.77
		400	2935	430	5.4	88	89	88	0.8	0.86	0.87	714	0.84
		415	2940	427	5.85	88	89	88	0.77	0.85	0.84	712	0.94
		500	2940	334	5.4	88	89	88	0.8	0.86	0.88	714	0.84
		1000	2945	177	5.4	88	89	88	0.8	0.86	0.87	714	0.84
250	60 000	380	2930	507	4.7	87	87	86	0.85	0.88	0.85	815	0.85
		400	2935	481	5.2	88	89	88	0.8	0.85	0.8	812	0.95
		415	2940	471	5.6	88	89	88	0.76	0.83	0.76	812	1.02
		500	2935	385	5.2	88	89	88	0.8	0.85	0.88	812	0.95
		1000	2930	193	5.2	88	89	88	0.8	0.85	0.85	812	0.95
300	60 000	380	2940	586	4.9	88	89	87	0.87	0.9	0.88	974	0.83
		400	2945	551	5.6	88	89	88	0.85	0.89	0.88	971	0.94
		415	2950	532	6	88	89	88	0.83	0.88	0.89	970	1.03
		500	2945	441	5.6	88	89	88	0.85	0.89	0.88	971	0.94
		1000	2945	220	5.6	88	89	88	0.85	0.89	0.88	971	0.94
350	60 000	380	2920	720	4.7	88	88	86	0.85	0.88	0.87	1140	0.8
		400	2930	676	5.2	88	88	87	0.82	0.87	0.88	1137	0.9
		415	2935	652	5.4	87	88	87	0.79	0.86	0.87	1135	0.95
		500	2930	541	5.2	88	88	87	0.82	0.87	0.87	1137	0.9
		1000	2930	270	5.2	88	88	87	0.82	0.87	0.87	1137	0.9
400	60 000	380	2920	795	4.2	90	90	89	0.85	0.88	0.87	1306	0.73
		400	2930	750	4.8	90	90	90	0.82	0.87	0.87	1301	0.84
		415	2940	719	5.2	89	90	90	0.8	0.85	0.87	1299	0.92
		500	2930	600	4.8	90	90	90	0.82	0.87	0.87	1301	0.84
		1000	2935	289	4.8	90	90	90	0.82	0.87	0.87	1301	0.84

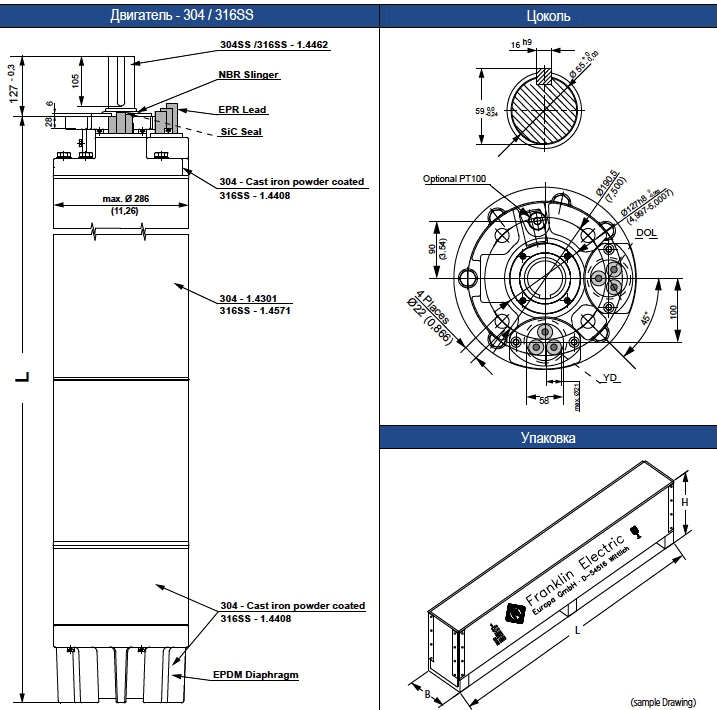

Длина и вес двигателей / размеры упаковки

P_N [кВт]	Длина двигателей	Вес двигателей		Размер упаковки двигателей [мм]
P_N [кВт]	L [мм]	Двигатель [кг]	Включая упаковку [kg]	B	H	L
185	1893	663	743	396	572	2296
220	1893	663	743
250	1893	663	743
300	2043	726	806	396	572	2596
350	2143	769	849
400	2193	794	874
