Погружной электродвигатель Franklin Electric высокой тяги 4"

1-фазный 3-проводный

Погружной электродвигатель Franklin Electric 1-фазный 3-проводный 4-дюймовый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность: 2.2 — 3.7 кВт
• Тяговая мощность: 6500 Н
• Фланец NEMA 4"
• Вращение вала против часовой стрелки
• Степень защиты: IP68
• Изоляция: Cl.B
• Температура окружающей среды: 30 °C
• Требуемый поток охлаждения: мин. 0.08 м/с
• Количество запусков в час: макс. 20
• Монтаж: вертикально к горизонтали, вал вверх
• Допуск по напряжению от номинального: -10% / +6%
• Требования защиты: EN 60947-4-1

ТИП: Погружные электродвигатели Franklin Electric

ОПЦИОНАЛЬНО
• Кабель двигателя VDE, одобрен KTW (1,5 м; возможна специальная длина)
• Двигатели с заводским выводом в одной упаковке
• Встроенные молниеотводы
• Встроенная защита от перегрузки
• Альтернативные исполнения материалов
• Двигатели полностью из нержавеющей стали марки 316SS с уплотнением SiC

Модели двигателя

P_N	U_N [В]	Разряд 1-6	Разряд 7-10
P_N	U_N [В]	Разряд 1-6	Стандарт 304 (40 двигателей в упаковке)	Стандарт 304 (Один в упаковке, с кабелем)*	316 SS (40 двигателей в упаковке)	316 SS (Один в упаковке, с кабелем)*	Двигатель для солоноватых вод (Один в упаковке, с кабелем)*
2.2	220/230	224 752	3421	3421L	3521	3521L	3424L
3.7	220/230	224 753	3421	3421L	3521	3521L	3424L

* Двигатели с длиной провода "L": с предварительно установленным кабелем 2,5 м

Производительность - 220/230 В

P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	η (Eff.) [%] при нагрузке			cos φ (Pf.) [%] при нагрузке			T_N [Нм]	T_A [Нм]
P_N [кВт]	Осевая нагрузка F [Н]	U_N [В]	n_N [min^-1]	I_N [A]	I_A [A]	50	75	100	50	75	100	T_N [Нм]	T_A [Нм]
2.2	6500	220	2875	15.2	71.2	67	73	74	0.76	0.86	0.91	7.3	13.8
2.2	6500	230	2885	15.3	74.5	63	70	73	0.69	0.8	0.88	7.3	15
3.7	6500	220	2880	22.5	97	72	77	78	0.98	0.99	0.99	12.3	16.1
3.7	6500	230	2895	21.4	101	70	76	77	0.97	0.98	0.99	12.3	17.6

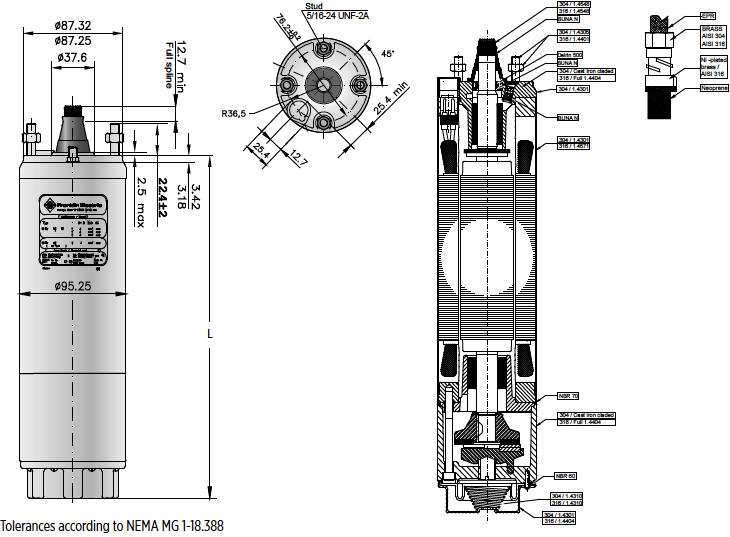

Длина и вес двигателей / размеры упаковки

Длина и вес двигателя 1-фазный 3-проводный высокой тяги 4

P_N [кВт]	304 L [mm]	316SS L [mm]	304 M [кг]	316SS M [кг]	Двигатель с кабелем в одной упаковке
P_N [кВт]	304 L [mm]	316SS L [mm]	304 M [кг]	316SS M [кг]	[mm]	304 [кг]	316SS [кг]
2.2	520.2	529.4	21.3	21.8	796 x 100 x 110	23.1	23.6
3.7	652.5	661.7	26.4	27.3	904 x 100 x 110	28.5	29.4
