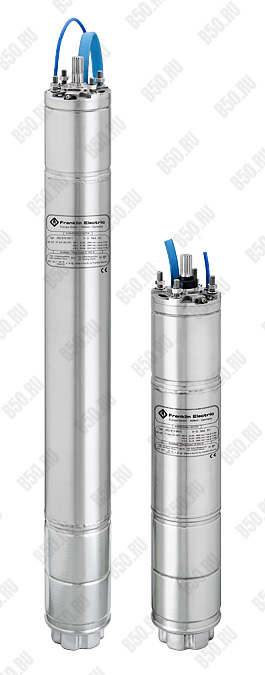

Перематываемый погружной электродвигатель Franklin Electric 6"

Погружной электродвигатель Franklin Electric 6-дюймовый перематываемый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 4 — 37 кВт
• Фланец NEMA 6" со шпильками (M12)
• Степень защиты: IP68
• Количество запусков в час: макс. 20
• Установка: вертикальная / горизонтальная
(двигатели 37 кВт не могут быть установлены горизонтально)
• Допуск напряжения: +6% / -10%
(Стандарт: 415 + 6% = 440 В, 380 - 10% = 342 В)
• Стандартный двигатель с ПВХ-изоляцией (37 кВт в стандартной комплектации с изоляцией PE2 / PA) для макс. температура окружающей среды 30 ºC при минимальном потоке охлаждения:
— 4-15 кВт v = 0,2 м/с
— 18,5-37 кВт v = 0,5 м/с
• Кабель длиной: 4 м (одобрен KTW)
• Защита двигателя: выберите тепловые перегрузки в соответствии с DIN 61947-4-1

ТИП: Погружные электродвигатели Franklin Electric

СПЕЦИФИКАЦИИ
• Пескоуловитель и механическое уплотнение для высокой производительности в песке
• Высокоэффективный электрический дизайн для низких эксплуатационных расходов
• Все двигатели предварительно заполнены и проверены на 100%
• Максимальная температура хранения -15 °С - + 60 °С
• Конструкция последующую установку датчика температуры PT100
• спытанный упорный подшипник типа Franklin Electric Kingsbury
• Незагрязняющаеся конструкция FES 93
• Стандартные двигатели полностью 304SS

ОПЦИОНАЛЬНО
• Другие напряжения
• Двигатели полностью выполнены 316SS и 904L
• Двигатели до 30 кВт с изоляцией обмотки PE2 / PA для макс. температуры окружающей среды 50 °C при тех же условиях охлаждения, что и при стандартных параметрах проточного охлаждения (макс. 37 кВт, 45 °C)
• Датчик температуры PT 100 (продается отдельно)
• Кабели различной длины до 50 м

Модели двигателя

P_N[кВт]	U_N[В] / [Гц]	Номер модели 1 – 6		Номер модели 7 - 10
		DOL	Y∆	304SS	316SS	904L	PE2/PA
		DOL	Y∆	304SS	316SS	904L	PE2/PA
4	380 - 415 / 50	262 610	262 710	8611	6611	7611	7* ONLY DOL
5.5	380 - 415 / 50	262 611	262 711	8611	6611	7611	7* ONLY DOL
		262 611	262 711
	500 / 50	262 511	262 811

7.5	380 - 415 / 50	262 612	262 712	8611	6611	7611	7* ONLY DOL
		262 612	262 712
	500 / 50	262 512	262 812

9.3	380 - 415 / 50	262 231	262 331	8611	6611	7611	7* ONLY DOL
		262 231	262 331
	500 / 50	262 271	262 371

11	380 - 415 / 50	262 613	262 713	8611	6611	7611	7* ONLY DOL
	380 - 415 / 50	262 613	262 713				7* ONLY DOL
	500 / 50	262 513	262 813				7*
							7*
13	380 - 415 / 50	262 232	262 332	8611	6611	7611	7*
		262 232	262 332
	500 / 50	262 272	262 372

15	380 - 415 / 50	262 614	262 714	8611	6611	7611	7*
	460/60	262 614	262 714
	500 / 50	262 514	262 814
	380/ 60	262 664	262 784
18.5	380 - 415 / 50	262 615	262 715	8611	6611	7611	7*
		262 615	262 715
	500 / 50	262 515	262 815

22	380 - 415 / 50	262 616	262 716	8611	6611	7611	7*
		262 616	262 716
	500 / 50	262 516	262 816

26	380 - 415 / 50	262 233	262 333	8611	6611	7611	7*
		262 233	262 333
	500 / 50	262 273	262 373

30	380 - 415 / 50	262 617	262 717	8611	6611	7611	7*
		262 617	262 717
	500 / 50	262 517	262 817

37	380 - 415 / 50	262 618	262 718	-	6711	7611	STANDARD
		262 618	262 718
	500 / 50	262 518	262 818

* Для работы VFD обязательным является PE2/PA!
** Работа VFD допускается только при напряжении питания до 460 В, для более высоких напряжений обратитесь к Franklin Electric Europa GmbH

Производительность двигателей

P_N[кВт]	Осевая нагрузка F[Н]	U_N[V]	n_N[min^-1]	I_N[A]	I_A[A]	η_(Eff.)[%] в % нагрузки			cosφ_(Pf.)в % нагрузки			T_N[Нм]	T_A[Нм]
P_N[кВт]	Осевая нагрузка F[Н]	U_N[V]	n_N[min^-1]	I_N[A]	I_A[A]	50	75	100	50	75	100	T_N[Нм]	T_A[Нм]
4	15500	380	2910	10.4	48	71	75	76	0.59	0.71	0.78	13.1	15.5
		400	2930	10.6	51	68	73	76	0.53	0.65	0.73	13.1	17.3
		415	2930	10.9	53	65	72	76	0.5	0.61	0.69	13	18.8
5.5	15500	380	2860	13.7	48	74	76	75	0.67	0.78	0.83	18.3	15.5
		400	2890	13.3	51	72	76	76	0.62	0.74	0.81	18.2	17.3
		415	2890	13.4	53	71	75	75	0.59	0.71	0.78	18.1	18.8
		500	2890	10.6	41	72	76	76	0.62	0.74	0.81	17	18
7.5	15500	380	2860	18.3	59	77	78	76	0.7	0.8	0.84	25	19.2
		400	2880	17.7	63	75	78	77	0.65	0.76	0.82	24.8	21.5
		415	2890	17.7	65	73	77	77	0.61	0.73	0.8	24.7	23.4
		500	2880	14	50	75	78	77	0.65	0.76	0.82	22	25
9.3	15500	380	2850	22	74	79	80	78	0.71	0.8	0.84	31.1	25.9
		400	2870	21.4	78	78	79	78	0.64	0.76	0.82	31	29
		415	2880	21.2	81	76	79	78	0.6	0.72	0.8	30.9	31.4
		500	2870	17.1	62	78	79	78	0.64	0.76	0.82	29	31
11	15500	380	2860	25.8	93	78	80	78	0.71	0,8	0.85	36.7	31.5
		400	2880	25.2	98	77	80	79	0.65	0.76	0.83	36.4	35.3
		415	2890	25.1	102	75	78	79	0.61	0.73	0.8	36.3	38.2
		500	2880	20	79	77	80	79	0.65	0.76	0.82	35	36
13	15500	380	2880	30.1	118	80	81	80	0.68	0.79	0.84	43.1	45
		400	2900	29.6	125	78	80	80	0.61	0.74	0.81	42.8	50.3
		415	2900	29.7	130	76	79	80	0.57	0.7	0.78	42.7	54.6
		500	2900	23.7	100	78	80	80	0.61	0.74	0.81	50	43
15	15500	380	2880	33.9	140	81	82	81	0.71	0.81	0.85	49.7	53.9
		400	2890	33.1	148	79	81	81	0.65	0.77	0.83	49.4	60.4
		415	2900	33	154	77	80	81	0.6	0.73	0.81	49.3	65.5
		500	2890	26.4	119	79	81	81	0.65	0.77	0.83	60	49
18,5	15500	380	2860	42.3	172	81	82	81	0.68	0.78	0.84	61.7	75.2
		400	2880	42	182	78	81	81	0.61	0.74	0.8	61.2	84.3
		415	2890	42.5	189	76	79	80	0.57	0.7	0.77	61.1	91.3
		500	2880	33.6	146	78	81	81	0.61	0.74	0.8	84	61
22	15500	380	2880	49.1	218	82	84	83	0.68	0.78	0.84	72.6	91.2
		400	2900	49	231	80	82	82	0.61	0.73	0.8	72.5	102.2
		415	2910	49.6	240	77	81	82	0.56	0.69	0.77	72.2	110.7
		500	2900	39.2	185	80	82	82	0.61	0.73	0.8	102	72
26	15500	380	2880	57.5	268	83	84	83	0.68	0.79	0.86	86	120.4
		400	2900	56.7	284	81	83	83	0.61	0.74	0.83	85.6	134.7
		415	2910	57.3	296	78	82	82	0.56	0.69	0.8	85.3	146.1
		500	2900	45.7	227	80	83	83	0.61	0.74	0.81	135	86
30	27500	380	2900	66.4	328	82	84	83	0.67	0.78	0.84	98.8	135
		400	2910	66.4	347	80	83	83	0,6	0.73	0.8	98.4	151
		415	2910	67.5	361	77	81	82	0.55	0.68	0.77	98.2	163
		500	2910	53.2	277	80	83	83	0.6	0.73	0.8	151	98
37	27500	380	2890	82	409	83	84	83	0.67	0.78	0.85	122.1	192.8
		400	2900	81.9	433	80	83	83	0.6	0.72	0.8	121.6	215.8
		415	2910	83.9	450	77	81	82	0.55	0.68	0.76	121.3	234
		500	2900	65.6	346	80	83	83	0.6	0.72	0.8	216	122

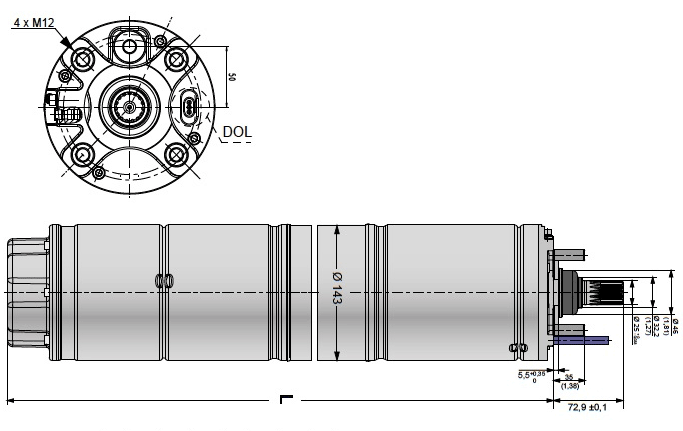

Длина и вес двигателей / размеры упаковки

P [кВт]	Длина двигателей	Вес двигателей [кг]		Размер упаковки двигателей
	L [мм] 304SS / 316SS /904L	304SS / 316SS / 904L		B [мм]	H [мм]	L [mm]
	L [мм] 304SS / 316SS /904L	Двигатель	Включая упаковку	B [мм]	H [мм]	L [mm]
4	679	43	48	155	270	905
5,5	679	43	48
7,5	699	45	50
9,3	729	49	54
11	759	53	58
13	809	57	62	155	270	1135
15	854	61	66
18,5	899	66	71
22	989	77	82
26	1094	88	93	155	270	1435
30	1194	98	103
37	1274	105	110
