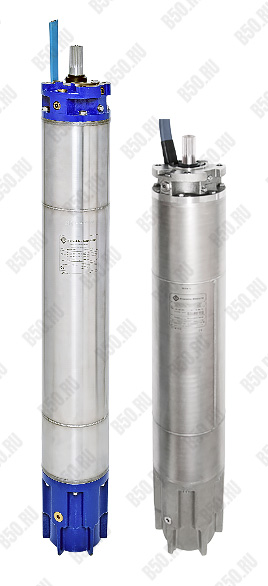

Перематываемый погружной электродвигатель Franklin Electric 8"

Погружной электродвигатель Franklin Electric 8-дюймовый перематываемый

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателей: 30 — 93 кВт
• Фланец NEMA 8"
• Степень защиты: IP68
• Количество запусков в час: макс. 10
• Установка: вертикальная / горизонтальная
(двигатели 93 кВт не могут быть установлены горизонтально)
• Кабель длиной: 6 м (одобрен KTW)
• Допуск напряжения: +6% / -10%
UN [380-415 В = (380-10%) – (415+6%)]
• Защита двигателя: EN 61947-4-1
• Стандартный двигатель с изоляцией обмотки из ПВХ
• Для максимальной температуры окружающей среды 30 ºC с минимальным охлаждающим потоком:
— 30-52 кВт v = 0,2 м/с
— 55-93 кВт v = 0,5 м/с

ТИП: Погружные электродвигатели Franklin Electric

СПЕЦИФИКАЦИИ
• Легко монтируется с двойным фланцем
• Материал кабеля в соответствии с регламентом о питьевой воде (утверждено VDE / ACS / KTW)
• Система уплотнения Sand Fighter® SiC для высокой производительности в песке
• Высокоэффективный электрический дизайн для низких эксплуатационных расходов
• Все двигатели предварительно заполнены и проверены на 100%
• Максимальная температура хранения -15 °С - +60 °С
• Конструкция последующую установку датчика температуры PT100
• Незагрязняющаеся конструкция FES 93

ОПЦИОНАЛЬНО
• Другие напряжения
• Двигатели полностью выполнены 316SS и 904L
• Межобмоточная PE2/PA изоляция для максимальной температуры окружающей среды 50 ºС при стандартных параметрах проточного охлаждения
• Датчик температуры PT 100 (продается отдельно)
• Кабели различной длины до 50 м

Модели двигателя, стандартное напряжение

P_N[кВт]	U_N / f [В] / [Гц]	Номер модели 1 – 6		Номер модели 7 - 10
		DOL	Y∆	304	316SS	904L	PE2/PA
		DOL	Y∆	304	316SS	904L	304	316SS	904L
30	380 - 415 / 50	263 610	263 710	5111	6111	7111	5311	6311	7311
		263 610	263 710

37	380 - 415 / 50	263 611	263 711	5111	6111	7111	5311	6311	7311
		263 611	263 711

45	380 - 415 / 50	263 612	263 712	5111	6111	7111	5311	6311	7311
		263 612	263 712

52	380 - 415 / 50	263 260	263 270	5111	6111	7111	5311	6311	7311
		263 260	263 270

55	380 - 415 / 50	263 613	263 713	5111	6111	7111	5311	6311	7311
		263 613	263 713

60	380 - 415 / 50	263 261	263 271	5111	6111	7111	5311	6311	7311
		263 261	263 271

67	380 - 415 / 50	263 262	263 272	5111	6111	7111	5311	6311	7311
		263 262	263 272

75	380 - 415 / 50	263 614	263 714	5111	6111	7111	5311	6311	7311
		263 614	263 714

83	380 - 415 / 50	263 263	263 273	5111	6111	7111	5311	6311	7311
		263 263	263 273

93	380 - 415 / 50	263 615	263 715	5111	6111	7111	5311	6311	7311
		263 615	263 715				5311	6311	7311

* Для работы VFD обязательным является PE2/PA!
** Работа VFD допускается только при напряжении питания до 460 В, для более высоких напряжений обратитесь к Franklin Electric Europa GmbH

Модели двигателя, напряжение 500 В

P_N[кВт]	U_N / f [В] / [Гц]	Номер модели 1 – 6		Номер модели 7 - 10
		DOL	Y∆	304	316SS	904L	PE2/PA
		DOL	Y∆	304	316SS	904L	304	316SS	904L
30	500/ 50	263 620	263 790	5111	6111	7111	5311	6311	7311
37	500/ 50	263 621	263 791	5111	6111	7111	5311	6311	7311
45	500/ 50	263 622	263 792	5111	6111	7111	5311	6311	7311
52	500/ 50	263 240	263 340	5111	6111	7111	5311	6311	7311
55	500/ 50	263 623	263 793	5111	6111	7111	5311	6311	7311
60	500/ 50	263 241	263 341	5111	6111	7111	5311	6311	7311
67	500/ 50	263 242	263 342	5111	6111	7111	5311	6311	7311
75	500/ 50	263 624	263 794	5111	6111	7111	5311	6311	7311
83	500/ 50	263 243	263 343	5111	6111	7111	5311	6311	7311
93	500/ 50	263 625	263 795	5111	6111	7111	5311	6311	7311

Производительность двигателей

P_N[кВт]	Осевая нагрузка F [Н]	U_N[В]	n_N[min^-1]	I_N[A]	I_A[A]	η_(Eff.)[%] в % нагрузки			cosφ_(Pf.)в % нагрузки			T_N[Нм]	T_A[Нм]
P_N[кВт]	Осевая нагрузка F [Н]	U_N[В]	n_N[min^-1]	I_N[A]	I_A[A]	50	75	100	50	75	100	T_N[Нм]	T_A[Нм]
30	45 000	380	2880	63	300	83.5	84.4	83.1	0.89	0.88	0.89	99	126
		400	2900	60	318	83.6	85	84.3	0.8	0.86	0.89	99	141
		415	2910	58	332	83.5	85.2	84.9	0.77	0.89	0.,88	98	151
		500	2880	48	228	84	84	83	0.84	0.88	0.89	-	-
		1000	2900	24	120	83	85	84	0.79	0.86	0.88
37	45 000	380	2890	79	378	84.6	85.3	83.9	0.8	0.86	0.88	122	156
		400	2900	76	400	83.9	85.2	84.6	0.74	0.82	0.86	122	176
		415	2910	75	412	82.6	84.5	84.3	0.7	0.8	0.84	121	190
		500	2890	60	287	85	85	84	0.8	0.86	0.88	-	-
		1000	2900	30	160	83	85	84	0.74	0.82	0.86
45	45 000	380	2900	93	491	85.8	86.4	85.2	0.79	0.86	0.88	149	218
		400	2910	90	520	85.3	86.5	85.9	0.74	0.82	0.86	148	241
		415	2910	89	541	84.5	86.2	85.8	0.69	0.79	0.84	148	263
		500	2905	73	393	85	87	86	0.74	0.82	0.86	-	-
		1000	2910	35	208	85	88	87	0.8	0.86	0.89
52	45 000	380	2900	107	575	86.5	86.7	85.3	0.81	0.87	0.89	175	284
		400	2910	103	608	86.4	87.1	86.2	0.76	0.84	0.87	175	318
		415	2920	101	633	85.6	87	86.7	0.71	0.8	0.85	174	345
		500	2915	84	437	87	87	85	0.81	0.87	0.85	-	-
		1000	2910	41	243.2	86	87	86	0.75	0.83	0.87
55	45 000	380	2900	114	624	86.5	86.9	85.7	0.78	0.85	0.88	182	301
		400	2915	110	660	85.9	87	86.4	0.72	0.82	0.86	181	340
		415	2920	109	688	84.8	86.4	86.2	0.67	0.78	0.83	181	366
		500	2910	88	474	86	87	86	0.78	0.85	0.86	-	-
		1000	2915	43	264	85	87	86	0.72	0.81	0.85
60	45 000	380	2900	122	698	87.2	87.6	86.5	0.81	0.87	0.89	198	319
		400	2910	116	725	86.8	87.7	87	0.77	0.84	0.88	197	357
		415	2920	115	768	86.1	87.4	87.1	0.73	0.82	0.86	197	387
		500	2910	93	530	86	87	86	0.78	0.85	0.88	-	-
		1000	2910	46	300	87	88	87	0.77	0.84	0.88
67	45 000	380	2900	137	759	87,2	87.6	86.4	0.79	0.86	0.89	220	352
		400	2910	133	797	86.5	87.5	86.9	0.74	0.82	0.86	220	395
		415	2920	131	828	85.6	87	86.6	0.69	0.79	0.84	219	427
		500	2910	106	576	87	88	86	0.79	0.86	0.86	-	-
		1000	2910	52	330.4	86	87	86	0.73	0.82	0.86
75	45 000	380	2900	154	892	86.7	87.1	85.9	0.79	0.86	0.89	247	419
		400	2910	148	942	86.2	87.3	86.7	0.74	0.83	0.87	246	472
		415	2920	147	982	85.4	86.9	86.6	0.69	0.79	0.84	245	510
		500	2910	118	678	87	87	86	0.79	0.86	0.86	-	-
		1000	2910	58	377.2	86	87	86	0.73	0.82	0.86
83	45 000	380	2910	166	1019	87.8	88.3	87.2	0.81	0.87	0.9	275	483
		400	2920	160	1077	87.5	88.4	87.6	0.77	0.84	0.88	273	544
		415	2925	156	1120	87.2	88.4	88	0.73	0.82	0.86	273	586
		500	2915	128	775	88	88	87	0.81	0.87	0.88	-	-
		1000	2920	63	436	87	88	87	0.76	0.84	0.87
93	45 000	380	2910	188	1186	87.8	88.4	87.5	0.77	0.85	0.88	306	557
		400	2920	183	1276	87.2	88.3	87.8	0.71	0.81	0.86	305	626
		415	2930	184	1308	86.2	87.8	87.7	0.65	0.76	0.83	305	676
		500	2910	144	902	88	88	87	0.77	0.85	0.87	-	-
		1000	2920	71	502.4	87	88	87	0.71	0.81	0.85

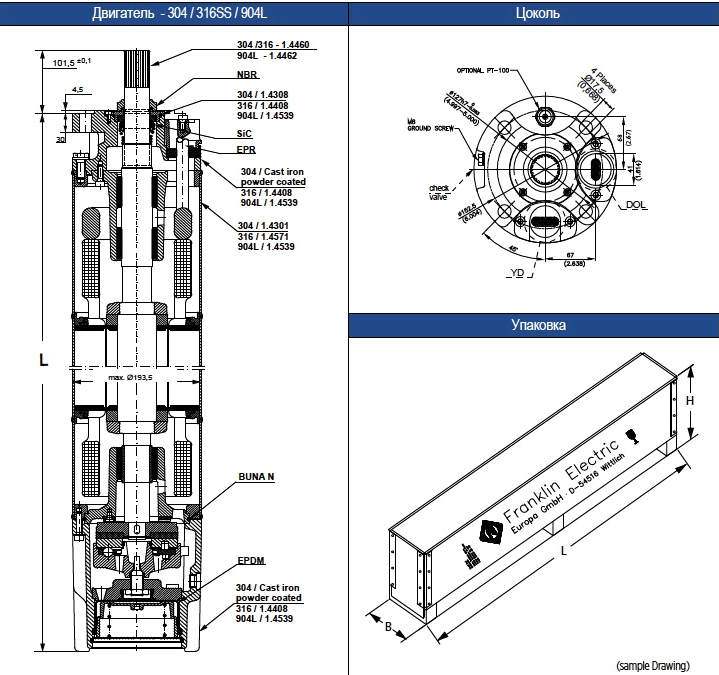

Длина и вес двигателей / размеры упаковки

P_N [кВт]	Длина двигателей L [mm]	Вес двигателей [кг]		Размер упаковки двигателей [мм]
P_N [кВт]	304 / 316 / 904L	304 / 316 / 904L	Incl. Pack [кг]	B	H	L
30	1140	140	169	310	472	1596
37	1140	140	169
45	1230	156	185
52	1340	179	208
55	1340	179	208
60	1470	198	235	310	472	1996
67	1470	198	235
75	1560	215	252
83	1740	247	284
93	1740	247	284
